Arduino Shield de MP3 (1 / 5 paso)

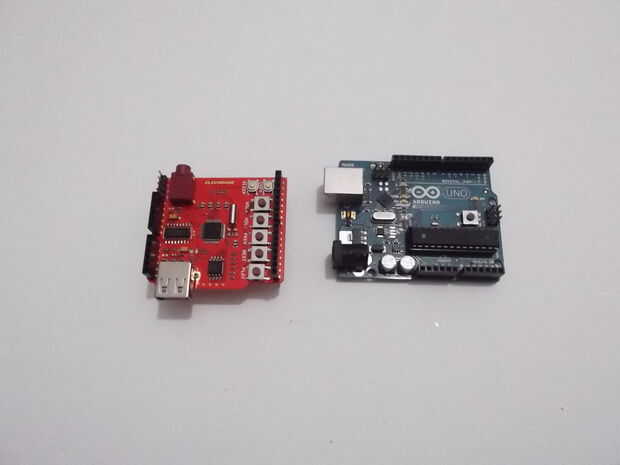

Paso 1: Arduino MP3 Shield

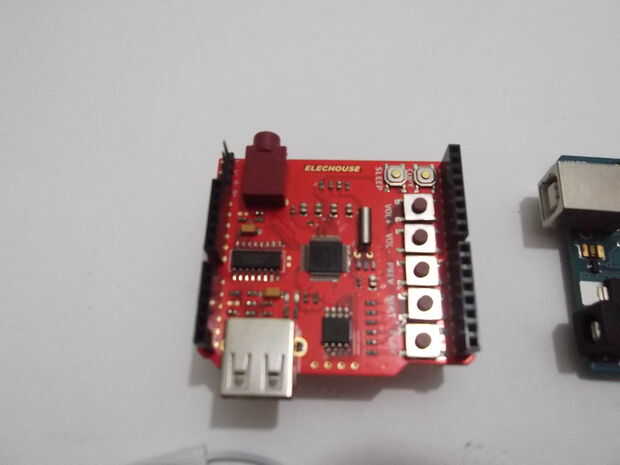

El Arduino MP3 Shield tiene muchas ventajas tales como Control de interfaz serie UART o llaves a bordo, han construido en amplificador de Audio de 3W y tiene a bordo de 64MBit SPI-FLASH, que puede guardar el archivo de Audio y reproducirlo más tarde.

Este escudo puede controlar Arduino por Hardware serie "Rx D0, D1 Tx" y por el Software de serie "RX D7, D8 Tx" así que al principio usted puede utilizar Hardware serie, fácil de usar pero te debe quitar el escudo cuando quiere subir el nuevo bosquejo.

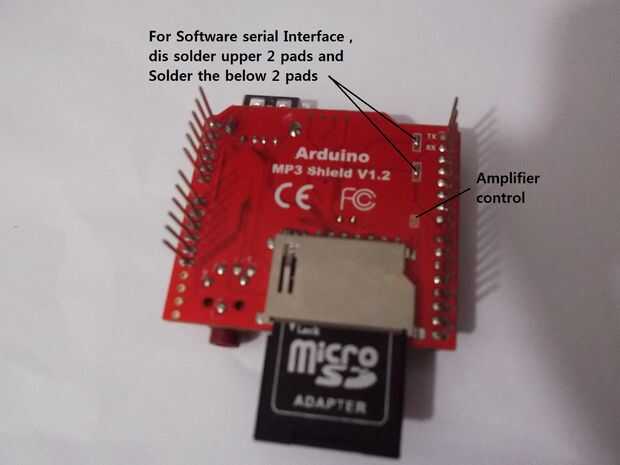

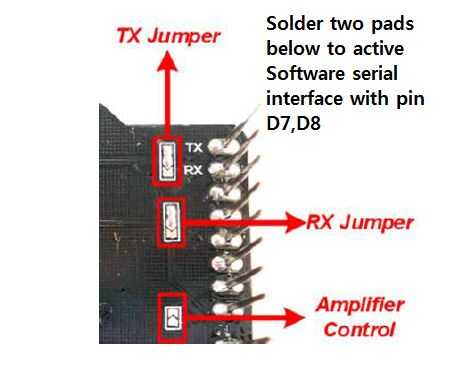

Puede cambiar el Serial pin interfaz herramientas de soldadura, simplemente retire la soldadura superior 2 cojines y soldar un pequeño puente entre las 2 pastillas debajo de a perno serial de activos Software. Mira la imagen adjunta para ver estas 3 teclas.

Usted puede también puente de control de amplificador por lo que puede encender o apagar por soldadura Control de amplificador pin, este pin conectado a arduino D9 Pin, que no utilizar en este experimento

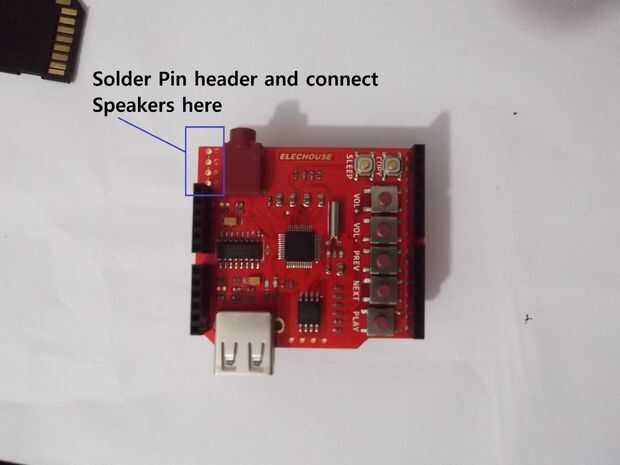

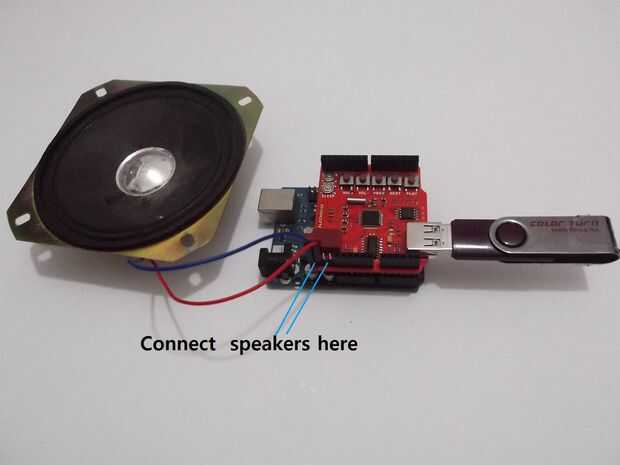

Usted puede también jefe del Pin de soldadura en este escudo "Ver en la imagen" para que pueda conectar altavoces a este escudo
