Arduino shield de mux mayhew - soluciones de conexiones de cable (techshop) (5 / 9 paso)

Paso 5: cinta conector mux

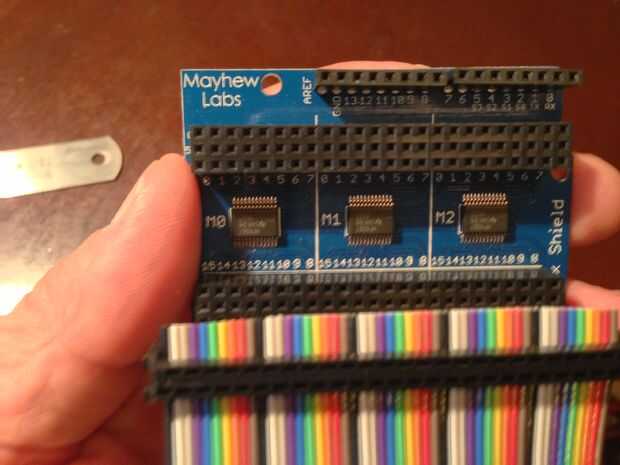

Esto es lo que parece en el mux.   Necesito ejecutar otro cable idéntico en el otro lado.  Total de los cables de 100 (50 x 2). Señales total 48.

Y es fácil de conseguir torcido alrededor cuando se mira a través de catálogos de cable.  Pero el conector es de dos filas.   En mi caso (si me hubiera puesto la cabecera del hombre en la fila VCC) primero el cableado es señal pin 0; en segundo lugar es vcc; tercero es señal pin 1; el cuarto es vcc - etc..
