Paso 7: toques finales - agregar los encabezados de ángulo recto para el escudo de mux de mayhew

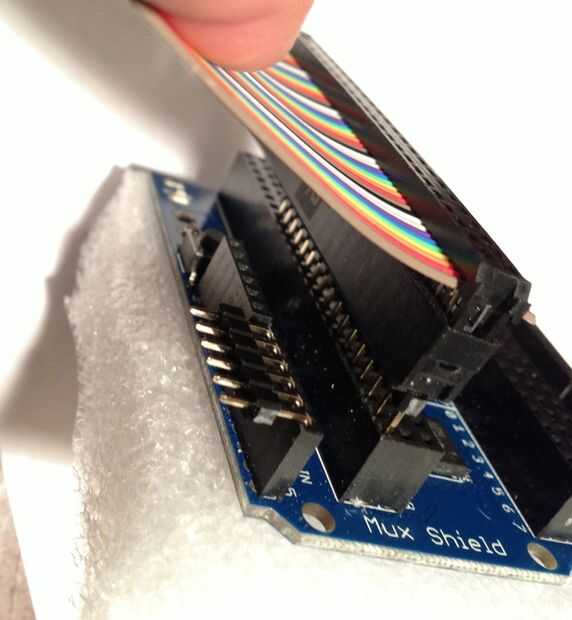

Aquí es el producto final. no estoy usando el muy último dos agujeros en el conector de 50 pines como el mux tiene sólo 48 posiciones por el Banco y voy a trabajar a mi manera a través de la cada otra alambre situación al traer 24 cables a los dispositivos finales por parte de lo mux y luego replicar en el otro lado.
necesito soldar las cabeceras de ángulo recto que se muestran a la izquierda del cuadro. mí haber salvado el problema de tirar 48 señales de la parte superior mediante el cable de cinta del arco iris de jameco - una docena de conexiones soldadas en la placa está bien.
ahora - de nuevo a techshop para el diseño de algunos circuitos para optos conducir estos!
