ARDUINO SHIELD de TIMELAPSE de GOPRO (2 / 2 paso)

Paso 2: escudo

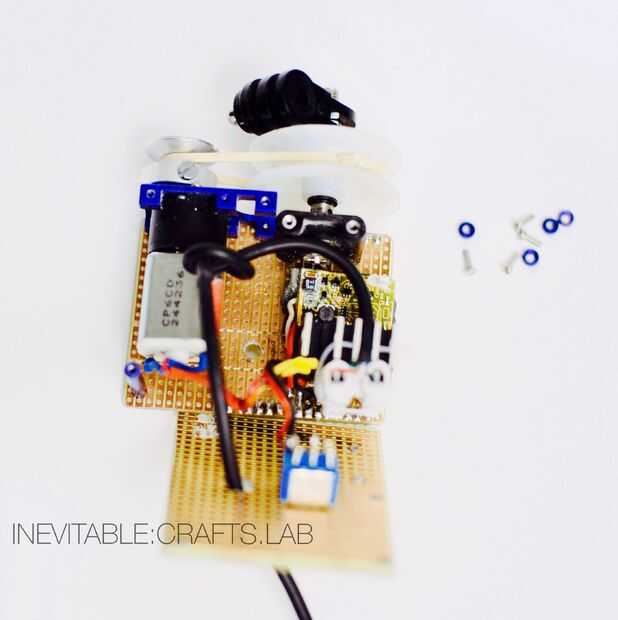

El escudo está hecho de dos capas de la placa perforada, que están siendo con diferentes partes de un TREX450 helicóptero-clon.

El ser humano más esencial montaje del motor y el Monte/cojinete del árbol.

Si alguien pide calook los números de parte de los dos.

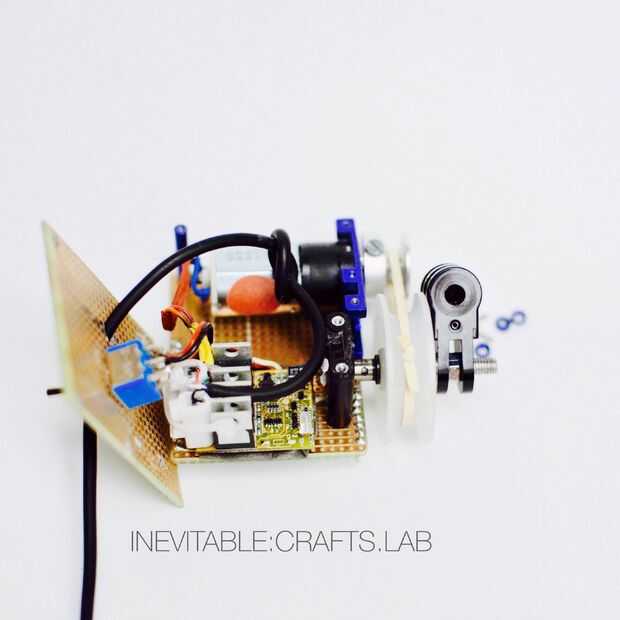

En las fotos puedes ver los coches abiertos ESC.
La salida de la ESC es onnecd al motor.
La entrada (batería) es conneced a cualquier fuente de energía que desea utilizar.
Lea el manual de CES para conocer las tolerancias exactas, mina son entre 4, 5V y 12V.

Resoldered el PowerSwitch para a un tipo de estilo de palanca.

La señal de servo para el ESC se divide así:

Tierra -> GND de Arduino
ALIMENTACIÓN -> Arduino VIN
SEÑAL -> Arduino PIN 6 (o cualquier otro PIN PWM)

Me extemded las posibilidades mediante la construcción de un carro robot, ver aquí:
