Arduino shield ethernet, atmega644/1284 clon + VB NET + MODBUS TCP + advancedHMI (2 / 4 paso)

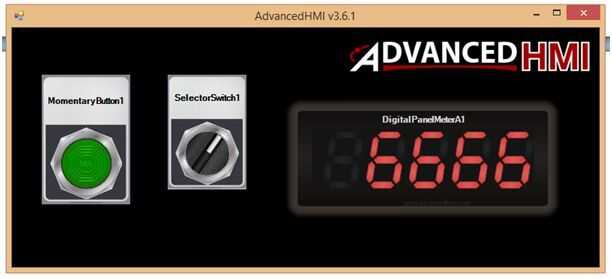

Paso 2: Aspecto de l'interface advancedHMI

En este prototipo HMI o SCADA, solo usa:

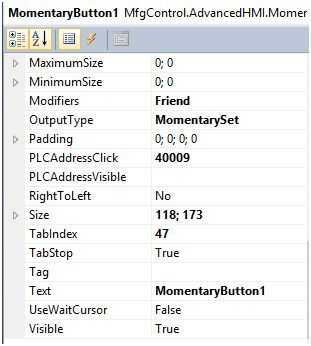

-un interruptor de botón para controlar el pin D8 arduino uno (o pin D14 atmega644/1284 clon). Esta salida es el control mediante el registro Mb.R[8] (por ejemplo) y el enlace con el widget de AdvancedHMI es la dirección 40009 (para arduino uno) o 40015 (para clon atmega644/1284).

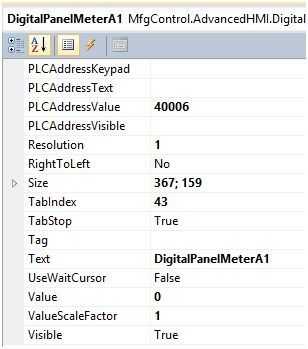

-pantalla de 4 dígitos con muestra el valor de la Mb.R[5] (por ejemplo) en el programa de arduino y el enlace con el AdvancedHMI es la dirección 40006 (arduino uno o clon atmega644/1284) widget.

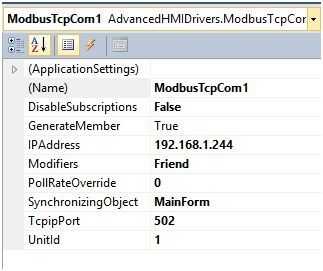

En AdvancedHMI recuerda que tienes que dar al conductor ModbusTcpCom1 la dirección IP de la pantalla de ethernet arduino 192.168.1.244 así en mi ejemplo.

Je me suis contenté seulement:

-ONU afficheur 4 dígitos affichant la valeur du registre Mb.R[5] (choisi arbitrairement) arduino de côté et no correspondencia est l ' Adresse 40006 vue par la-la HMI.

Penser à paramétrer le driver ModbusTcpCom1 avec l ' Adresse de votre escudo (fixée par votre programa sous arduino 1.0.5).
