Paso 3: Cómo para conectar...

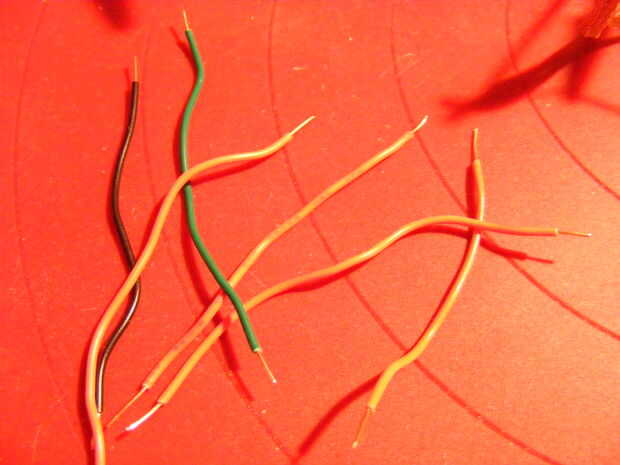

Bien, tenemos que el hardware la parte suave circuito de interfaz. Todos los cables que la entrada en la cabecera el arduino deban ser la transición al hilo conductor.
Foco de luz! No, la soldadura mecha!

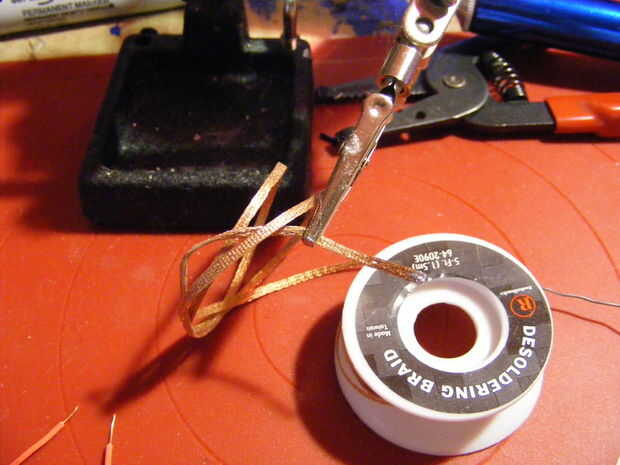

Mecha de soldadura (desoldering braid) es un producto trenzado de hilos finos de cobre. Supongo que se podría clasificar como un hilo conductor muy muy grueso. Su único uso parece ser que fue diseñado para desoldar las operaciones para impregnarse de soldadura fundida para retirar de los circuitos. Queremos hacer lo contrario.
Si nos mate un trozo de mecha de soldadura en el extremo de un cable de entrada, la trenza se puede coser a través de con el hilo conductor para hacer una conexión física sólida.

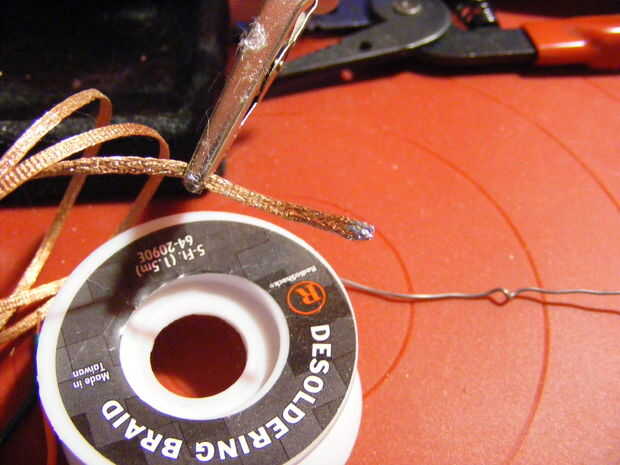

Estaño el extremo de la mecha de soldadura para evitar que se deshilache.

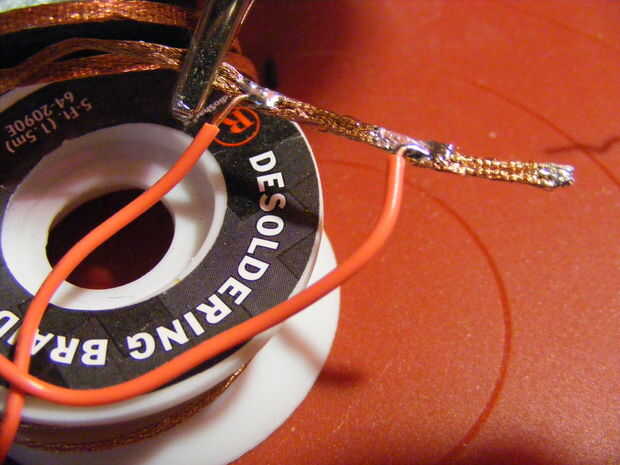

Dependiendo de cuánto tiempo desea que el conector de costura, 1/4 a 1/2 pulgadas es buena, puñalada en un extremo de su cable de entrada. Puede doblar alrededor en la trenza.
Suelde la conexión asegurándose de obtener la soldadura fluya por el extremo para detener el extremo deshilachado.
Clip de la bobina de mecha de soldadura.
Enderece la Asamblea.

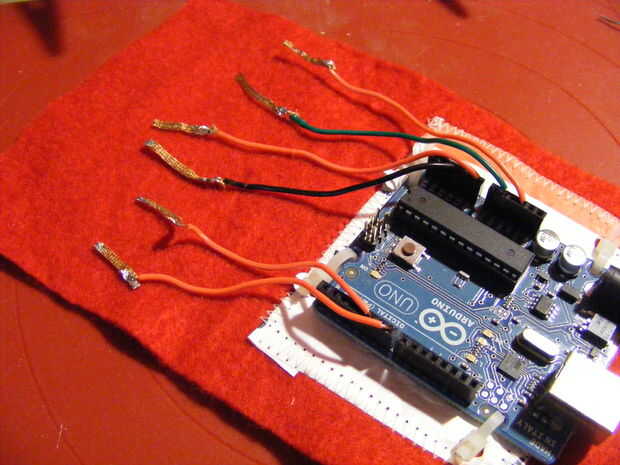

Se puede ejecutar a través de una máquina de coser haciendo una puntada zig-zag ancho sobre él. sí, la aguja de mi máquina de coser había Mellado la trenza un par de veces pero perforado a través. Use una aguja resistente si usted está preocupado. Habría sobrecosidos el cable demasiado si tuviera un prensatelas más grande de pie en la máquina de coser. ¿Espere... no todo el mundo utiliza sus máquinas a coser cosas que no sean de tela?
Noté cierta corrosión o patina en algunas de la base de mi mecha de soldadura. No sé si es mecha antigua o solo fue almacenado en un lugar húmedo. Se elimina fácilmente con un borrador de lápiz o lijado o rascado con un cuchillo de luz. Puede ser resina demasiado así calor apagado con un soldador. Una vez usted verificar una buena conexión con el cosido hilo conductor, usted puede poner un poco de pegamento caliente/tela pintura/costura sellador/fray check para sellarlo posiblemente de corrosión más.

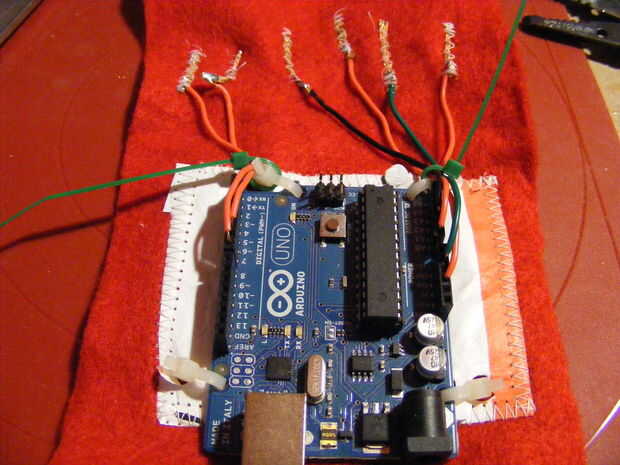

Una vez que las transiciones cosidas abajo, agrupar todos los cables y asegure en un mazo de cables a los lazos de la tie-wrap que se encuentran en el escudo de montaje. La visión de donde todos los cables van a ser y usted puede planear perforar agujeros adicionales en el escudo de montaje para dar cabida a más puntos de anclaje para el arnés de cables que podría ejecutarse a través de la parte media de la arduino.
Cuando todos los cables de entrada están en la cabecera, paquete de un pegote de sugru, masilla de plomero de epoxy o tal vez ooglo alrededor de los cables para formar un sólido encabezado. Poner alguna cinta adhesiva alrededor de la actual cabecera para mantenerla limpia. Cuando está curado, guardará todos o los cables en corregir enchufe en orden si eliminas el arduino. Simplemente enchufe y juego.
Hacer un escudo de montaje para el paquete de baterías y otros accesorios.
