Paso 2: Paso 2: construir el sistema

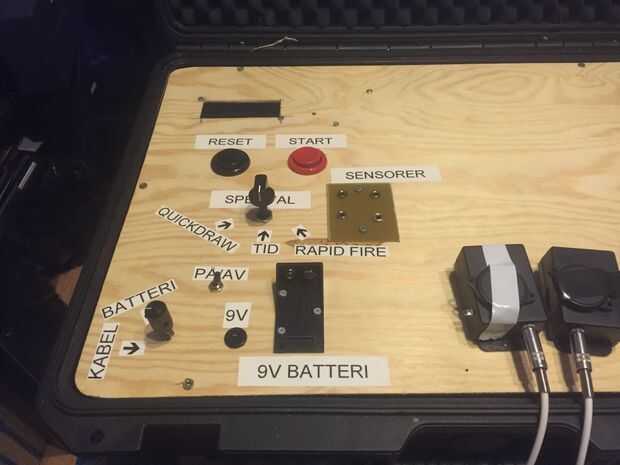

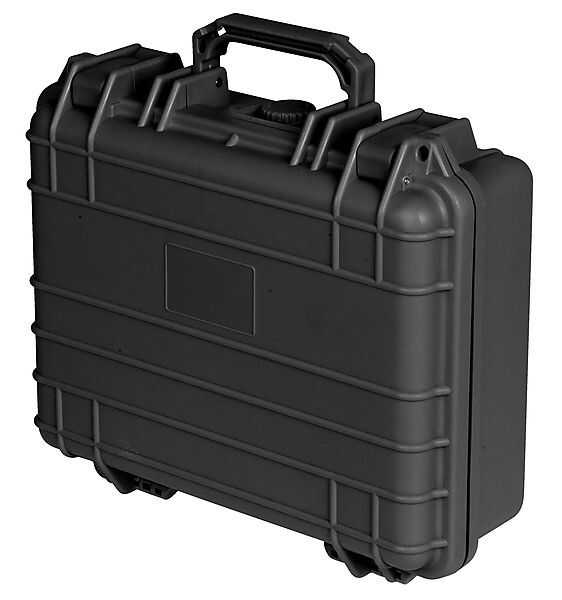

Para el sistema que estoy utilizando una caja impermeable negra (me hade uno en casa que no uso) también utilizo 4 la madera contrachapada m.m. para instalar el sistema en.

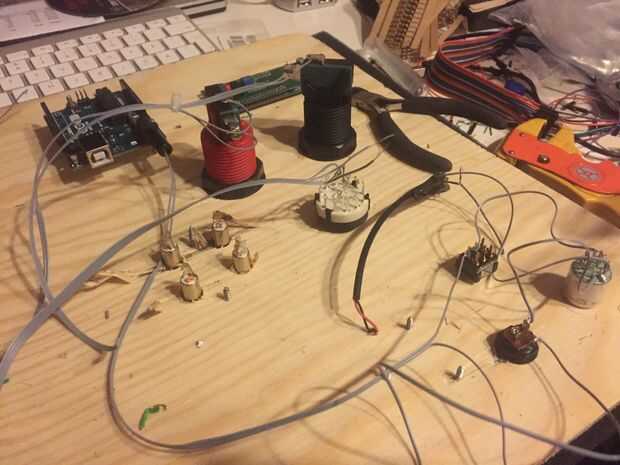

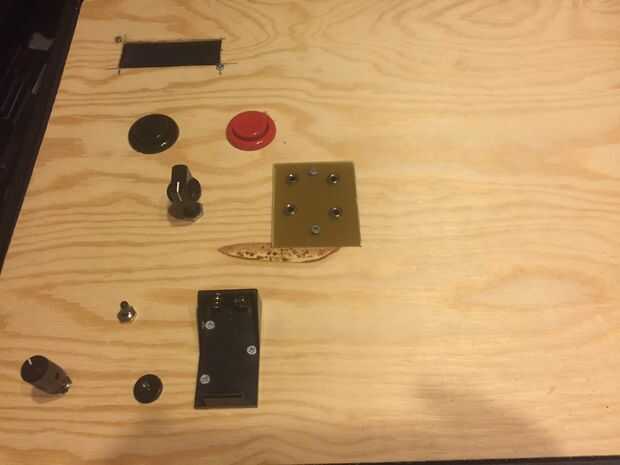

He colocado toda la electrónica en un lado de la caja, porque voy a hacer una portilla pequeña para almacenar también las metas dentro.
La pantalla es una LCD serial utiliza sólo 3 pines de Arduino.
Conectar el tierra a tierra en arduino, 5v a 5v salida de arduino y la lectura 1 pin a pin en Arduino.

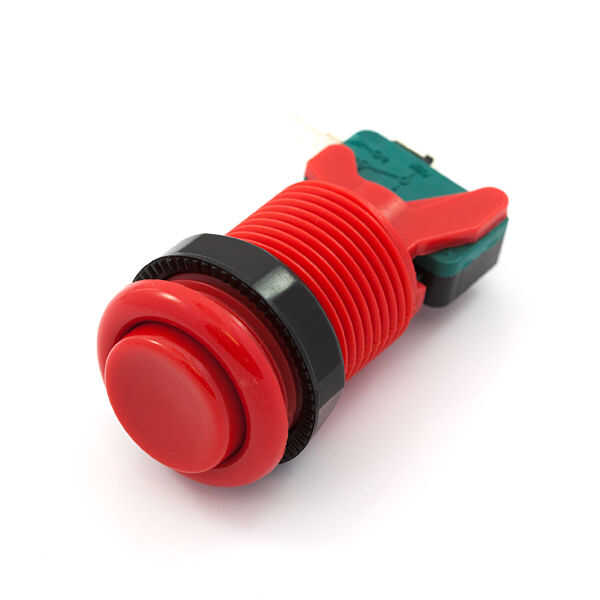

Para el botón de start y reset he utilizado botones Arcade (son grandes y me gustan)
El botón se agrega entre la tierra y el pin de reset en arduino.
El botón de inicio se agrega entre tierra y pin 4 analógicas.
El juego tiene un juego switch para elegir modo de juego. Hay 3 tipos de juegos ahora mismo,
1. cuero
2. tiempo de modo
3. rápido fuego

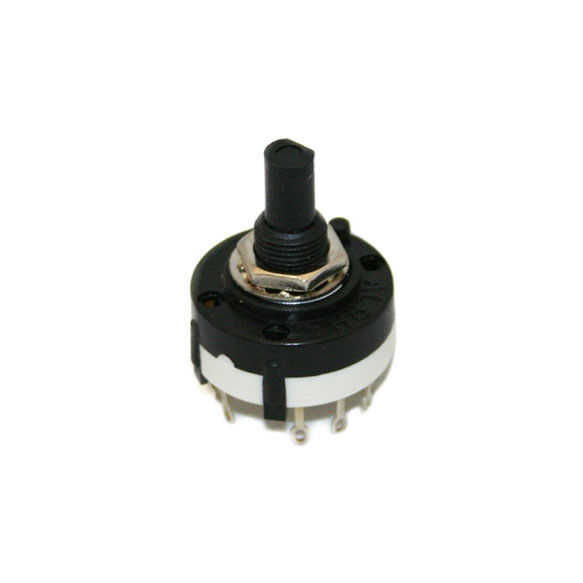

Para esto utilicé un modo de juego de interruptor a interruptor rotatorio.
Van a agregarse a entradas digitales de Arduino para que la señal se va a tierra y la señal de juego tres va al pin digital 2, 3 y 9
Los sensores están conectados al juego a través de contactos de phono hembra de 3,5 m.m, añadir 4 de ellos. Para hacerlo simple hice tomar una placa de cobre (uno tiene al hacer pcb) e instalar en. Así que no necesitará añadir tierra a todos los pecados de contactos la tierra es en el chasis del contacto.
Conecte la señal piezoeléctrica a analógico 0-3 y los diodos led al pin digital 5, 6, 7 y 8 sólo recuerdan que el sensor conectado al analógico 0 va a utilizar el pin led 5 y así sucesivamente.
El poder del juego, tengo dos opciones. Puedo cambiar entre la batería de 9v y 9v de cable. Para eso tengo también un conmutador para elegir cómo será energía de arduino. La i ha conectado el polo positivo de la batería a uno de los pines en el rotary y el otro pin es para el polo positivo del cable entrante (9v). Y luego enviar a los plus poste señal a un interruptor.

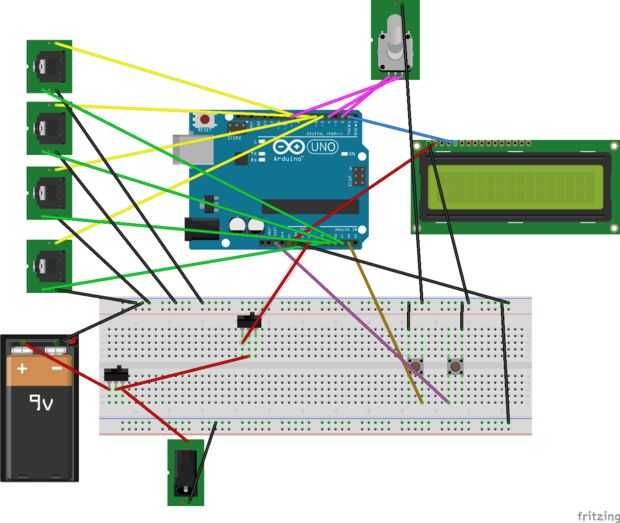

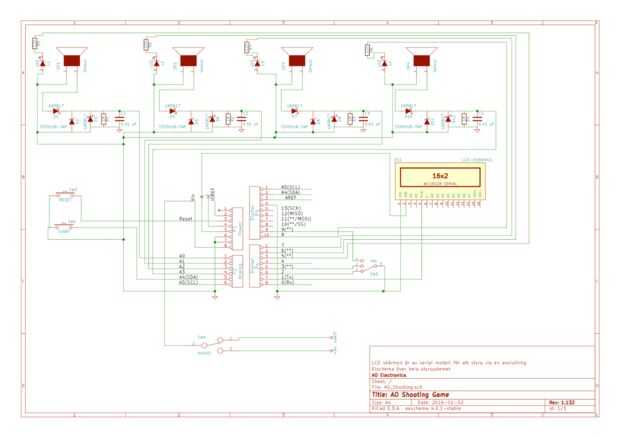

Echa un vistazo a la hoja eléctrica para la conexión de detalles más.
