Paso 1: Creación de prototipos de circuitos 123D
En mi primer paso empezar por prototipos el tablero de circuitos 123D. En su editor online gratuito puede probar diferentes valores sin preocuparse por soplar algo para arriba! Se puede jugar con mi prototipo terminado aquí en el navegador haciendo clic en el botón de "Iniciar simulación" o siguiendo este enlace.

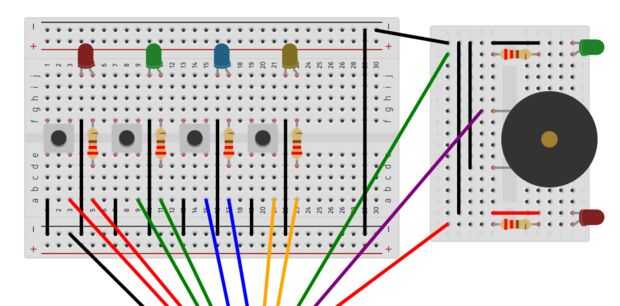

Comenzamos añadiendo 4 pulsadores y 4 resistencias de 4 LEDs, conectamos el cátodo de los LEDs con nuestros puntos en común y el ánodo con una resistencia. El otro extremo de la resistencia se conecta a un Pin Digital de Arduino. Hacemos algo similar para nuestros pulsadores; Conectamos nuestro Terminal 11 común y nuestro Terminal 21 con un Pin Digital de Arduino. También he añadido 2 más pequeños LEDs para darme una luz verde o roja cuando estoy bien o mal. Conecte sus piernas de cátodo a la tierra común y poner una resistencia en el lado del ánodo que conecta con los pines de Arduino. ¿Finalmente conecta el zumbador piezoeléctrico a nuestro Arduino del Pin 3, notar el pequeño ~ símbolo junto a la clavija 3 de tu arduino? Esto significa que el pin tiene capacidades de PWM, que necesitamos para crear un tono para nuestro Piezo. Puedes leer más sobre PWM aquí: Arduino.cc/PWM
