Paso 1: Instalación del Hardware

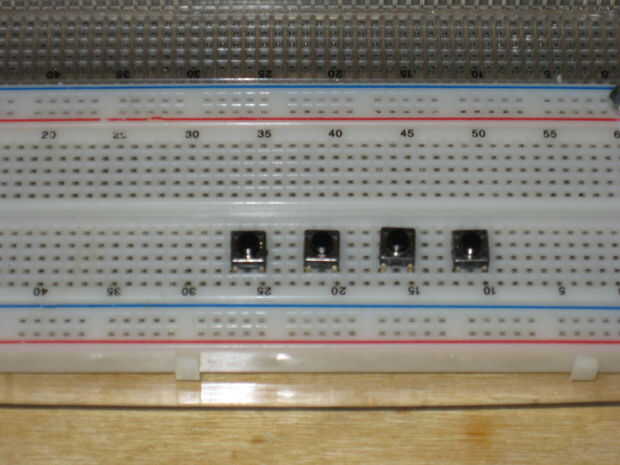

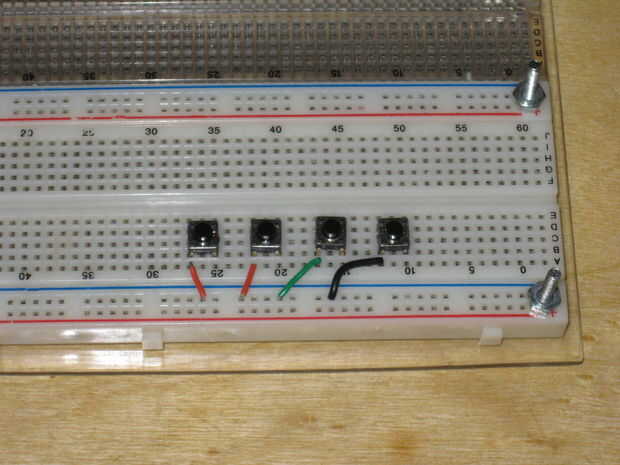

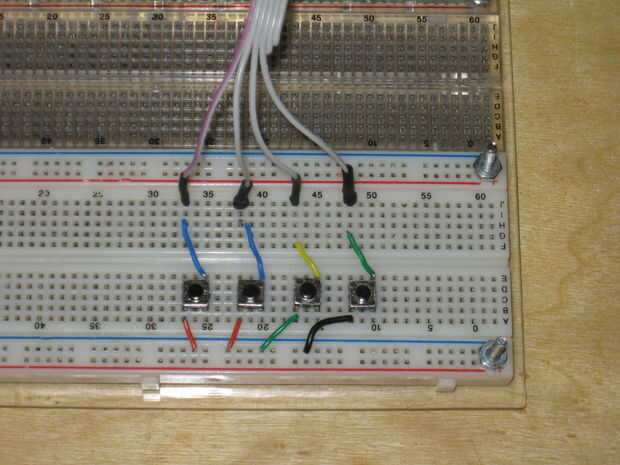

Primero querrá colocar los botones en la parte inferior de la placa. A atar un cable de los botones directamente a tierra. El otro cable se conectarse a los pines de Digital del Arduino 2, 3, 4 y 5. Corrí un alambre a la parte superior la mitad de la Junta para mantener los cables que de la placa de Arduino.

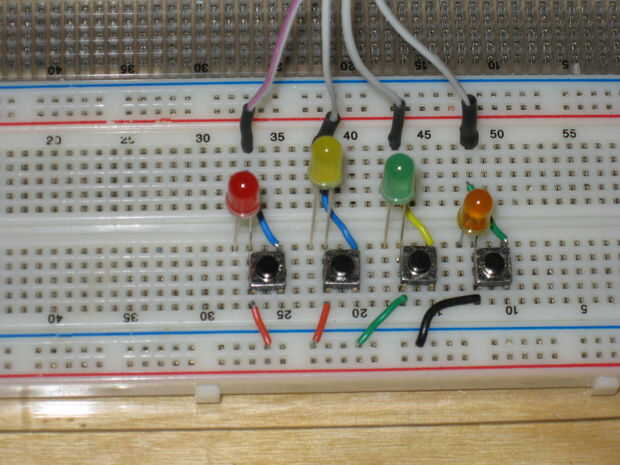

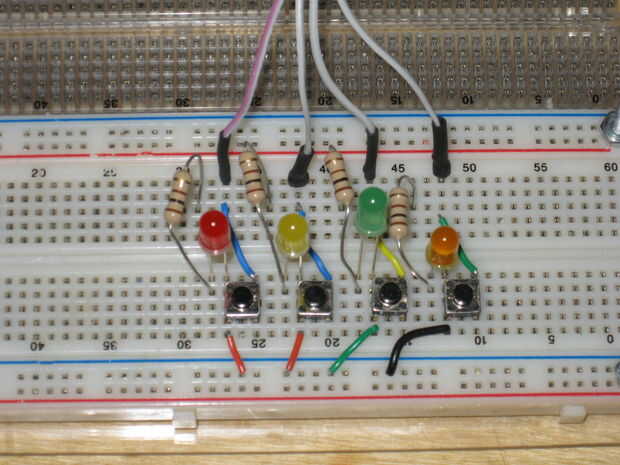

Ahora queremos colocar el LED por encima de los botones. Nos te Conecte los LEDs con los interruptores para que el cátodo está en la misma franja como el lado de la tecla que está ligada a la tierra. Bien organizar para que el ánodo se conecta apagado al lado del botón. Ahora sacar el resistor de 100 Ohm y ponerlo en línea con la Anodeto la parte superior de la placa. Ahora podemos conectar un cable de la resistencia a la Arduino. Los LEDs a usar pernos de Digital 8, 9, 10 y 11. Así que asegúrese de que los botones y los LED se alinean como sigue:
- Botón en el pin 2 con el LED en el pin 8
- Botón en el pin 3 con LED en el pin 9
- Botón en el pin 4 con LED en el pin 10
- Botón en el pin 5 con LED en el pin 11

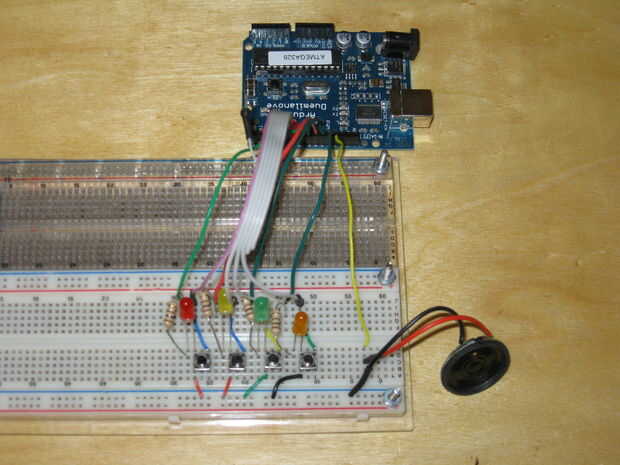

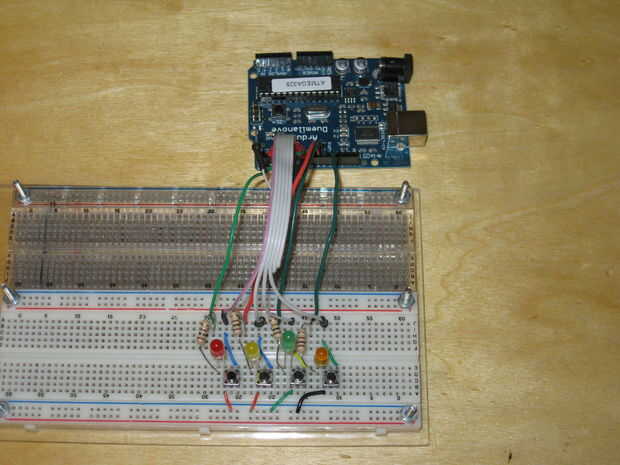

Por último conectamos el altavoz para que el cable negro es tierra y el cable rojo en el pin 12 a través de. Puede añadir un potenciómetro de 10K con el resistor de 1 K para darse un control de volumen. Pero que el orador es simplemente carga bastante como es. No olvidemos a un cable de tierra entre Arduino y protoboard.
