Arduino - Simple Simon dice juego (2 / 8 paso)

Paso 2: Realizar el circuito en protoboard

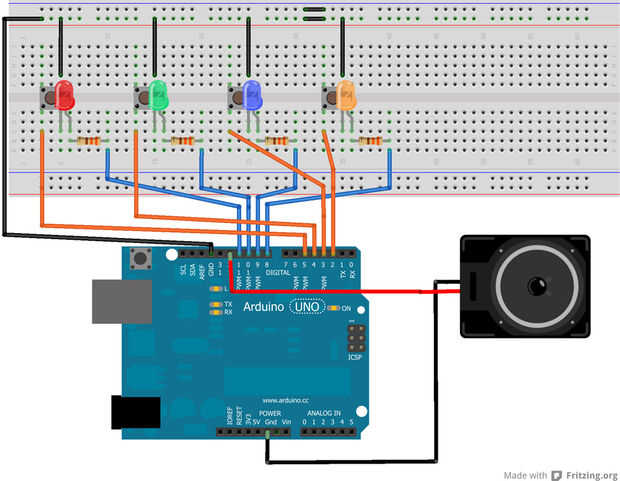

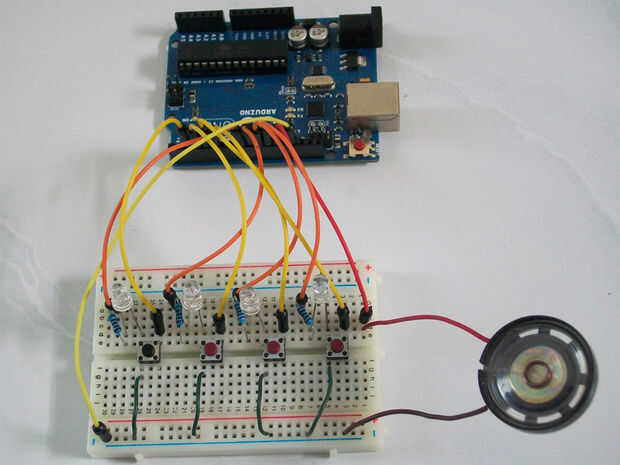

Vamos a construir primero en protoboard. En primer lugar, permite poner los componentes en un protoboard, así pudimos ver cómo funcionaba y cómo encaja en el perfboard. El esquema fue hecho con Fritzing.

Paso 1
Poner los botones en protoboard.  Vamos a atar un cable de los botones directamente a tierra. El otro cable se conectarse a los pines de Digital del Arduino 2, 3, 4 y 5.

Paso 2
Poner el LED por encima de los botones. Conecte los LEDs con los interruptores para que el cátodo está en la misma franja como el lado de la tecla que está ligada a la tierra. Y organizamos para que el ánodo se conecta apagado al lado del botón.

Paso 3
Añadir resistencia de 330 Ohm y ponerlo en línea con el ánodo a la parte superior de la placa. Ahora podemos conectar un cable de la resistencia a la Arduino.

Prueba todo hacia fuera y asegúrese de que usted es circuito se va a trabajar antes de empezar a soldar.
