Arduino - Simple Simon dice juego (4 / 8 paso)

Paso 4: Mover a Perfboard

Step 1
Corte el perfboard sobre 7 cm x 5,5 cm.

Paso 2
Organizar el componente, generalmente colocar todos los componentes antes de comenzar a soldar. Pero si quieres hacer soldar uno por uno, puede marcar en el perfboard que las patas del componente se colocará.

Paso 3

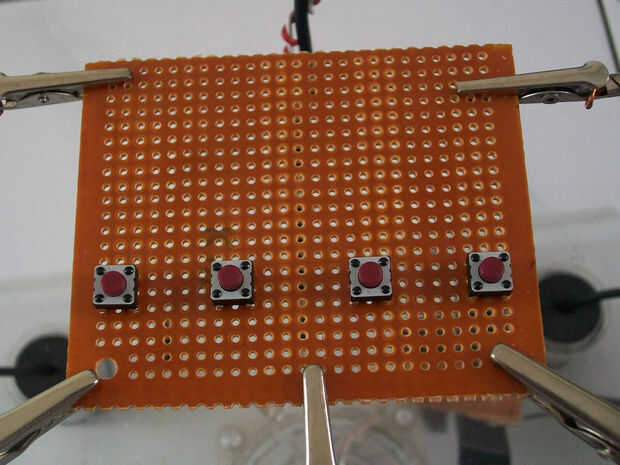

Organizar los botones. (ver imagen 1)

Paso 4

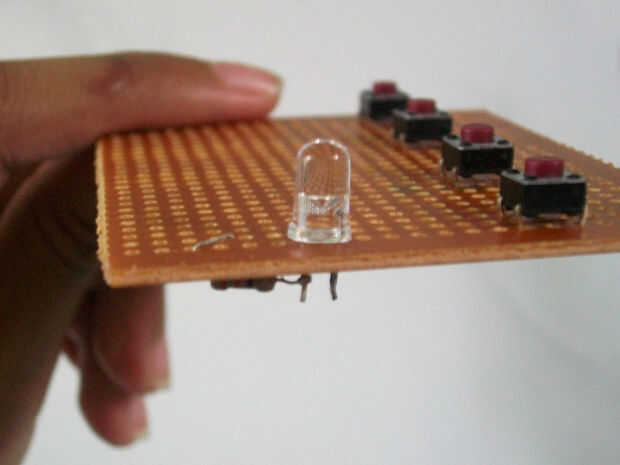

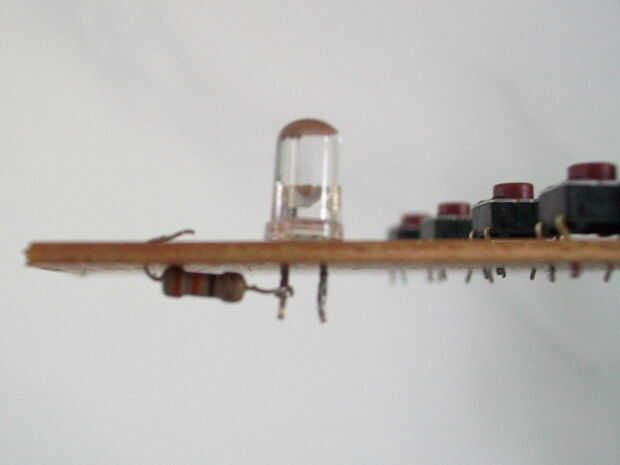

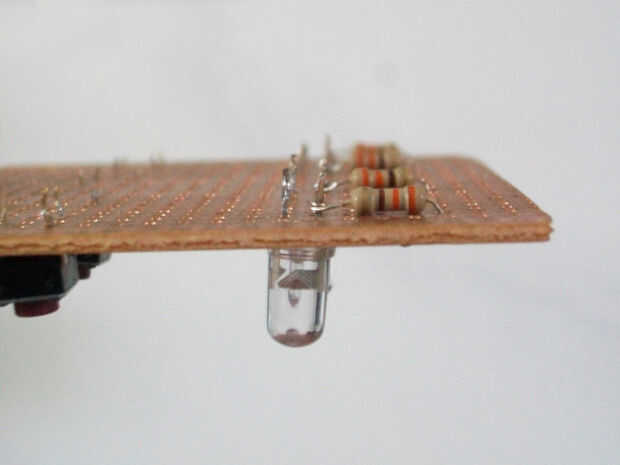

Poner el LED, el cátodo conectar el pulsador, conectar el ánodo a la resistencia. Estoy usando resistencia de 330 Ohm, porque quiero que mi LED no tan brillante. Para la resistencia, lo pongo al revés en para eficiencia con el recinto. (ver imagen 2 y 3)
