Arduino - Simple Simon dice juego (5 / 8 paso)

Paso 5: Completar el circuito en perfboard

Step 1

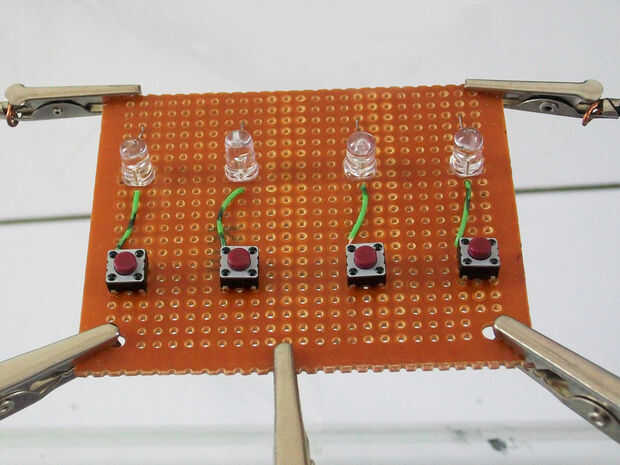

Añadir un puente de cable para conectar el pulsador con LED (cátodo). (Ver imagen 1)

Paso 2
Utilizando un cable de arco iris para conectar el circuito con el Arduino. (vamos a hacer 2 cable de paquetes, cada paquete consta de 4 cables)
-Tenemos 4 cables y 4 header macho

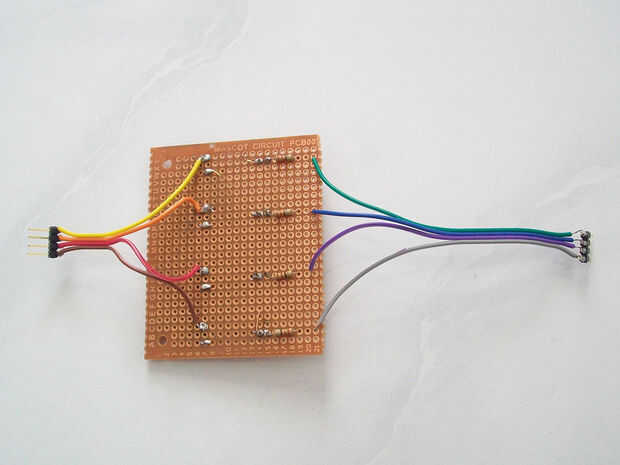

-Pele el extremo del cable, de 0,5 cm (ver imagen 2)

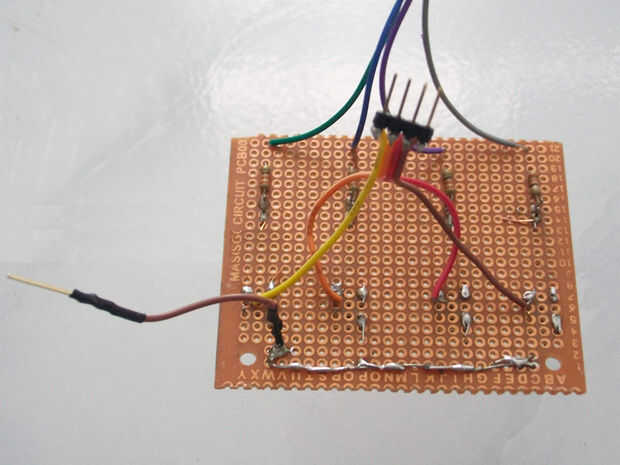

-Poner el alambre / curva alrededor de la cabecera masculino (ver imagen 3)
-La soldadura se juntos (ver imagen 3)
-Hacer 2 paquetes de estos. (ver imagen 4)

Paso 3

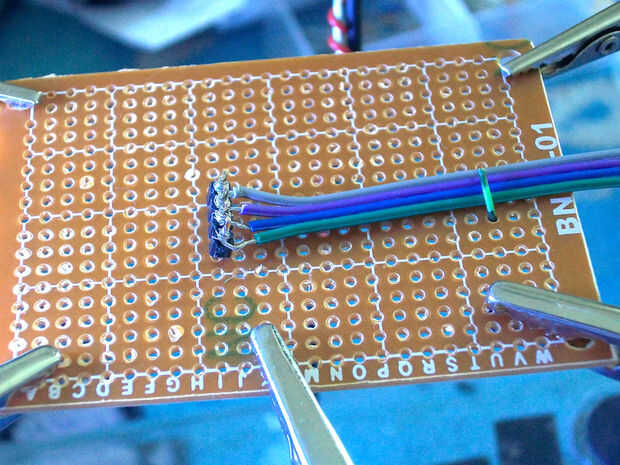

El primer cable de paquete con resistencia de la soldadura. Y el segundo cable de paquete con el pulsador la soldadura. (Ver imagen 4)

Paso 4

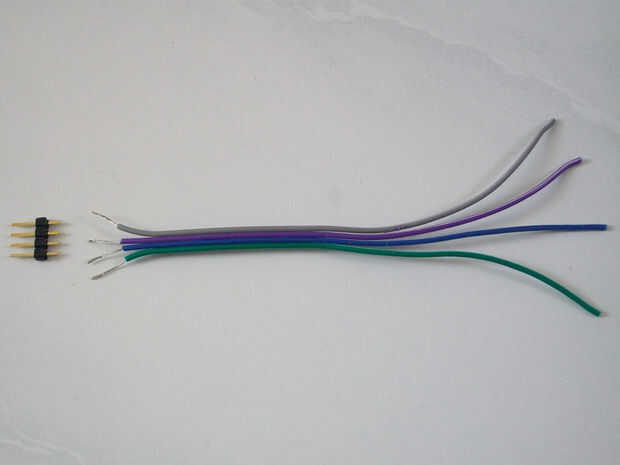

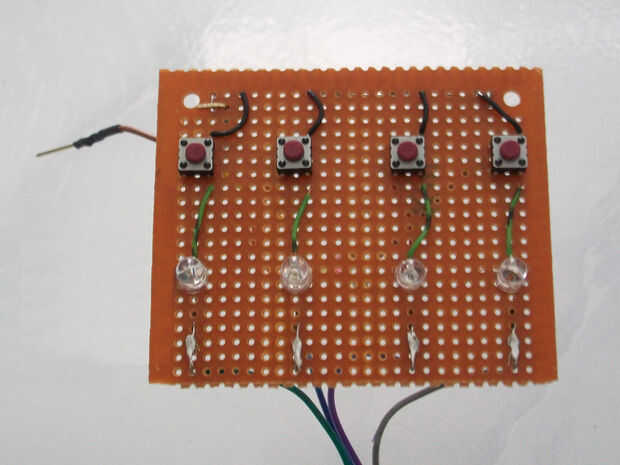

Añadir un suelo conduce, hice de un cable muy largo. y poner el cable para conectar a la tierra del Arduino. (ver imagen 5)

Paso 5
Compruebe los componentes una vez más antes de soldar.
