Paso 7: Poner el circuito en gabinete

Step 1

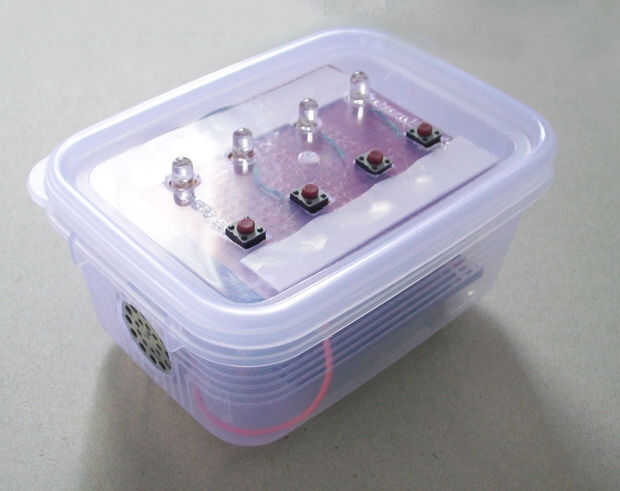

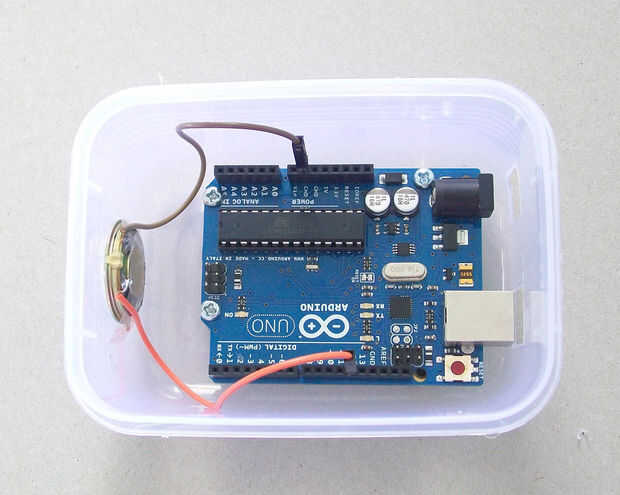

Poner un Arduino en el recinto. Y puso el altavoz en el otro lado. Os adjunto el altavoz con cinta transparente en lugar de utilizar pegamento caliente. Los cables de positivo conectan con 12 pines de Arduino y los cables negativo se conectan a la tierra del Arduino. (ver imagen 1)

Paso 2

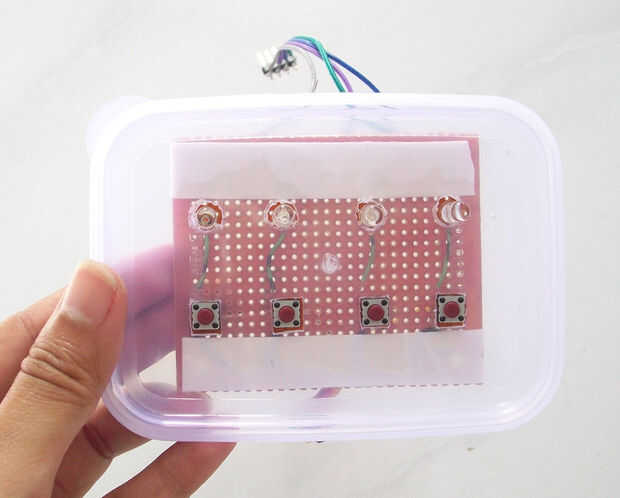

Os adjunto el perfboard con 'Cinta espuma doble cara' en lugar de utilizar pegamento, en caso de que quiero modificar el circuito más adelante. Pero si quieres hacer el circuito constante y permanente te recomiendo para usar algunos caliente pegamento. (ver imagen 2)

Paso 3
-Conecte el "cable a tierra" directamente a la tierra del Arduino.
-El segundo cable del paquete (de botones), se conectará a los pines de Digital del Arduino 2, 3, 4 y 5.
-El primer cable de paquete (de LEDs y resistencias) va a utilizar pernos de Digital 8, 9, 10 y 11.
Así que asegúrese de que los botones y los LED se alinean como sigue:
* Botón en pin 2 con el LED en el pin 8
* Botón pin 3 con LED en el pin 9
* Botón pin 4 con LED en el pin 10
* Botón pin 5 con LED en el pin 11

Paso 4
Hemos terminado!!!!
