Arduino Snail Mail Notifier (4 / 8 paso)

Paso 4: Instalar nuevos cables y un puente.

En mi unidad, el interruptor, cuando, conectado el terminal negativo de la batería con el resto del circuito, provocando el transmisor enviar una señal. Desde que asumí el interruptor, el emisor no dispare hasta que le damos un nuevo medio para cerrar el circuito.

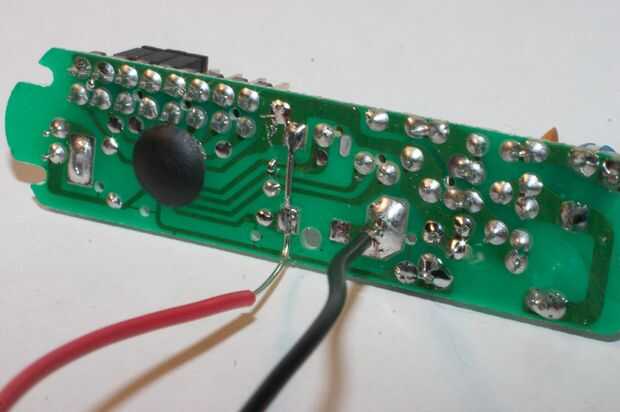

Soldar un cable en el punto de soldadura conectado al terminal negativo de la batería. En la foto de arriba, es el cable negro.

Suficiente cable para conectar los otros dos puntos anteriormente conectados con el interruptor de la tira (en mi transmisor, sólo tres puntos conectan a nada, los dos muestran soldados juntas por encima y el terminal negativo de la batería). El extremo del alambre al primer terminal de la soldadura y soldadura a la segunda terminal. Entonces doble con cuidado el cable para que más o menos sigue el otro cable de en que soldar.

Ahora, en lugar de un interruptor, el transmisor puede activarse al conectar los dos cables que a soldado en la placa.
