Paso 4: Encender y cargar el código
Una vez que la Junta está todo hecha, es momento de energía y cargar el código en el microcontrolador. Me olvidé de agregar que este ATMega328P ya estaba bootloaded todo lo que necesito hacer es cargar el programa en la misma.
Hay algunos tutoriales bastante buenos hacia fuera en internet en cómo instalar y programar un independiente ATMega si alguien necesita más información.
- -En el caso de este Consejo, lo primero que tienes que hacer es cargar el bosquejo de ejemplo ISP de Arduino a la placa arduino.

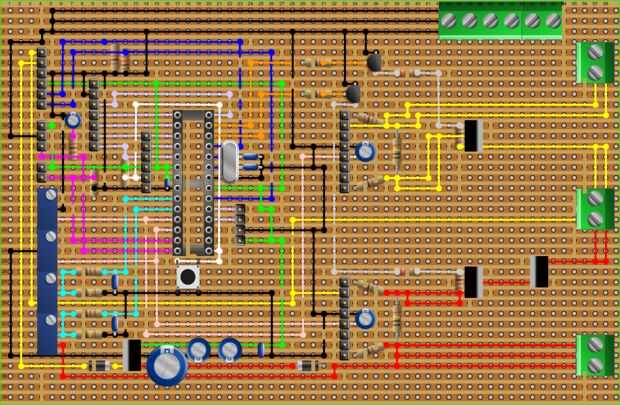

2. - en la segunda foto me ha comentado para mostrar qué encabezado se utiliza para la programación y que los pernos es el pin número 1.

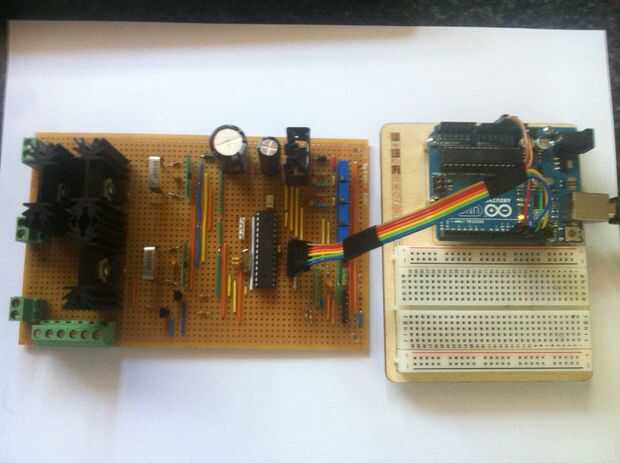

3.-alambre tu arduino a la placa de esta manera.
Arduino pin 10, pin de encabezado de tabla 5
Tablero de Arduino pin 11--pin header 1
Arduino pin 12 - pin de encabezado de tabla 2
Tablero de Arduino pin 13--pin header 3
Arduino + 5V--tablero pin header 4
Arduino GND--tablero perno encabezado 6
4. - abrir el bosquejo de "solar_charge_controller", asegúrese de que el tipo de tabla se establece en el Arduino UNO y seleccionar "Arduino como ISP" en la sección de programador en el menú "herramientas" de tu arduino IDE. Intente compilar el dibujo (ctrl + r) para asegurarse de que no devuelve ningún error.
5. - una vez que está todo bien, presione y mantenga presionado el botón SHIFT en tu teclado y haga clic en la flecha del botón de subir en su arduino IDE y si todo está funcionando bien, usted debe ver las pequeñas luces Rx Tx en tu placa arduino empiezan a parpadear. (Toma un poco de tiempo para el bosquejo a subir).
Una vez hecho esto puede quitar los cables de programación de la cabecera.
