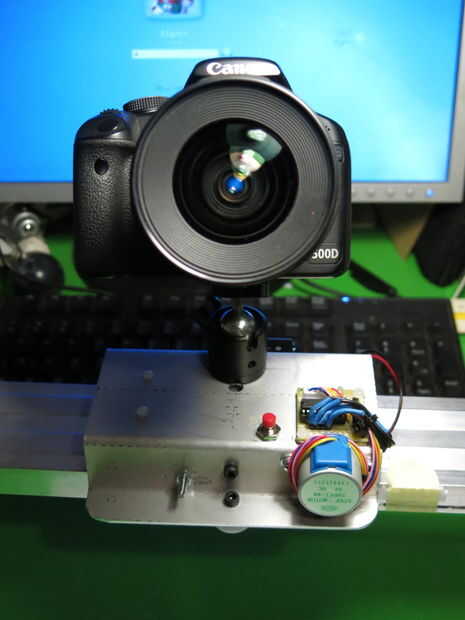

Arduino + Stepper Motor cámara deslizante

Este es un ensayo y error / diseño y desarrollo del proceso que he seguido en el desarrollo de un resbalador de la cámara para crear clips de vídeo Time-lapse de mi cámara réflex digital.

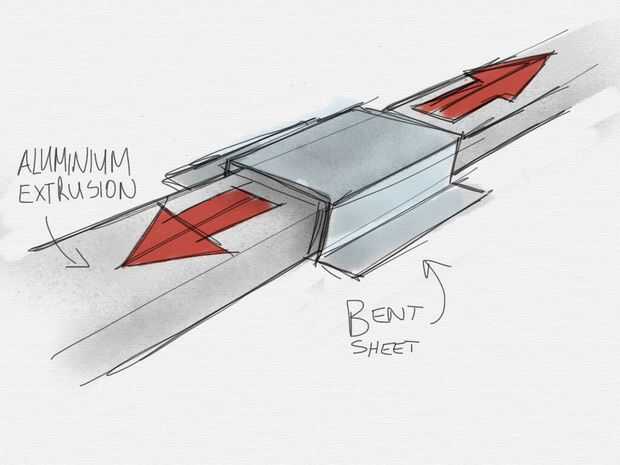

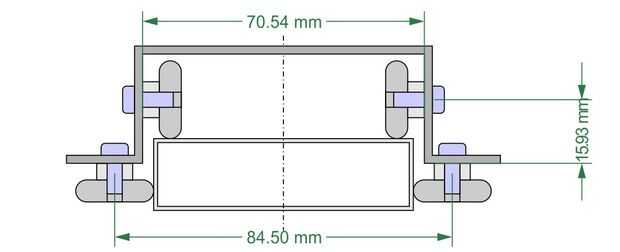

La idea surgió del uso de extrusiones de aluminio estándar tengo disponible en las ferreterías y crear un chasis deslizante / dolly que es capaz de deslizarse a lo largo de esta protuberancia. La extrusión de aluminio es lo que constructores o usan la creación de una plataforma lisa en un piso enlucido de una pared. Es un perfecto hueco rectangular sacar, de aproximadamente 70mm por 20mm y está disponible en varias longitudes entre 1m y 4m. Las ruedas que encontré que son rodillos de ducha estándar Hillaldam , que terminó funcionando perfectamente.

El proceso de desarrollo de la Sierra la necesidad siguiente a ser diseñados, probados y luego el prototipo:

1. deslizador Rail (estándar de la sección)

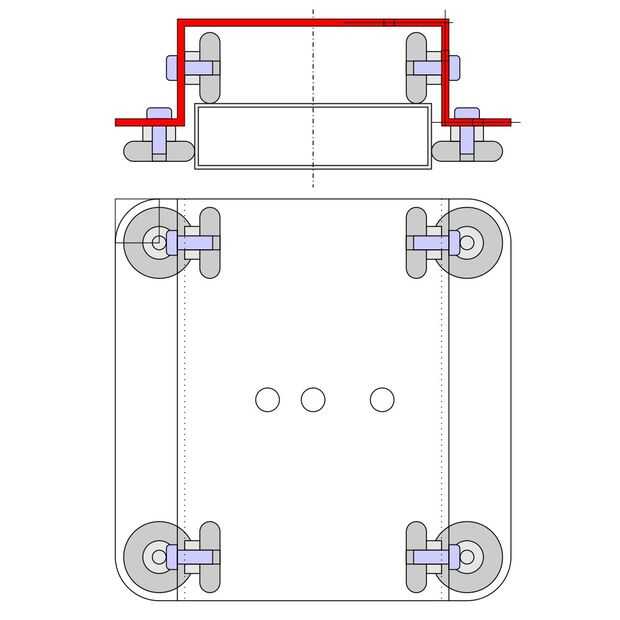

2. cámara Dolly / deslizador (rodillos Unidos a un chasis metálico doblado)

3. motion Control: esto fue el más complicado y toma más de este instructable. Ilustra como desarrollado y había probado un motor de engranaje estándar, con una caja de cambios... que no funciona lo suficientemente bien. Después de esto, intenté utilizando un motor de pasos controlado por una placa de Arduino Uno que trabajó mucho más efectiva. Soy incapaz de proporcionar planes de ajuste que puede seguir, como mi diseño dependía en gran medida los recursos que tuve disponible para mi (Sudáfrica). La disponibilidad de componentes para mí no es tan diversa como en los Estados Unidos y Europoe y por favor tenga esto en mente al comentar.

Para el trabajo de planificación y diseño, usé Corel Draw. Esto es también lo que utilicé para el diseño de la CV y la marcha que eran lasercut.

El diseño de los engranajes se realizó con la ayuda de uno de los generadores en línea más útiles, siendo Woodgears.ca, esto me permitió guardar los archivos como HPGL e importar directamente en Corel Draw.

Con respecto a la los clips de lapso de tiempo reales, todo esto se hace con la linterna mágica, que se instala en mi Canon 500D cámara réflex digital. Me permite utilizar el intervalómetro incorporado para tomar imágenes de lapso de tiempo. Por otra parte (mi favorito) es cine vídeo y anular el iniciales 30 fotogramas por segundo y hacer que la película en un fotograma por segundo. Cuando reproduce, es 30 veces la normal velocidad de que es muy efectivo. Esto debe ser compensado con un filtro de densidad neutra y compensación de la exposición (con la linterna mágica).
