Arduino suelo sonda con DS18B20 y bricolaje humedad Hardware (2 / 5 paso)

Paso 2: fabricación

He estado desarrollando estos dispositivos por un año o así que ahora y el uso de la resina líquida es increíblemente eficaz y produce un resultados de aspecto muy profesional.

Después de las fotos anteriores:

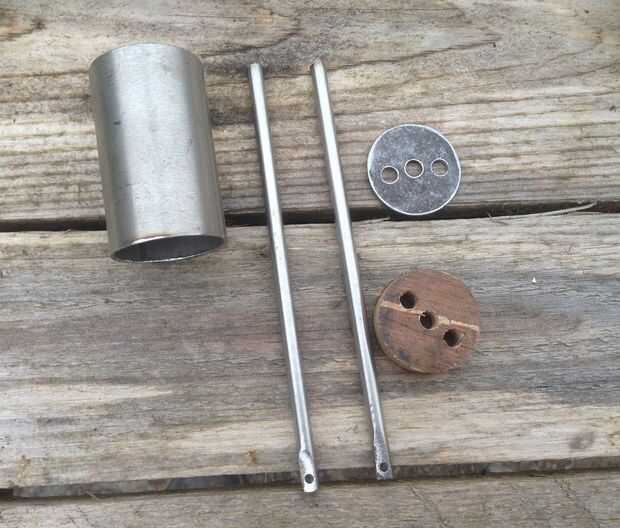

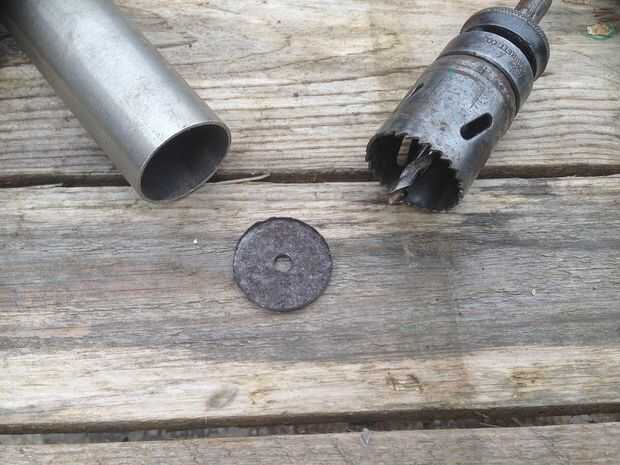

  1. Use que un agujero de 32mm Sierra para cortar un acero y un disco de madera contrachapada para fijar que el sensor de las sondas durante la fabricación.

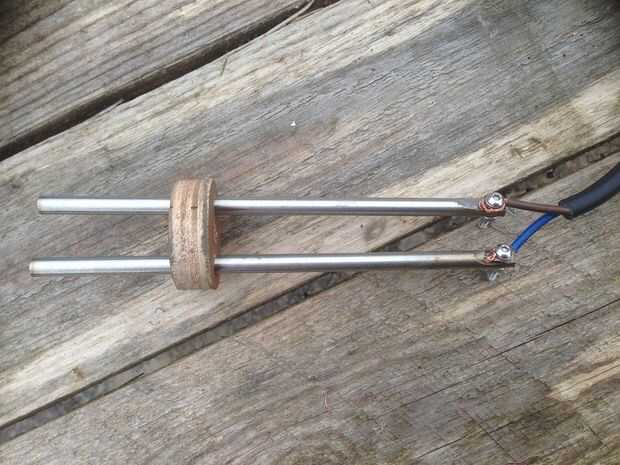

  2. Aplanar y perforar los extremos de las sondas 3mm para las conexiones eléctricas.

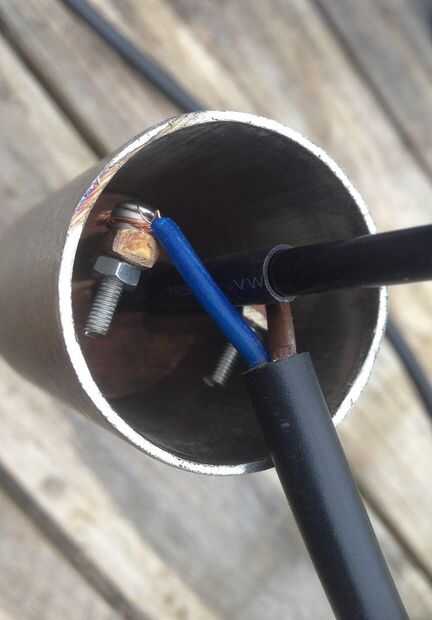

  3. Conecte los cables.

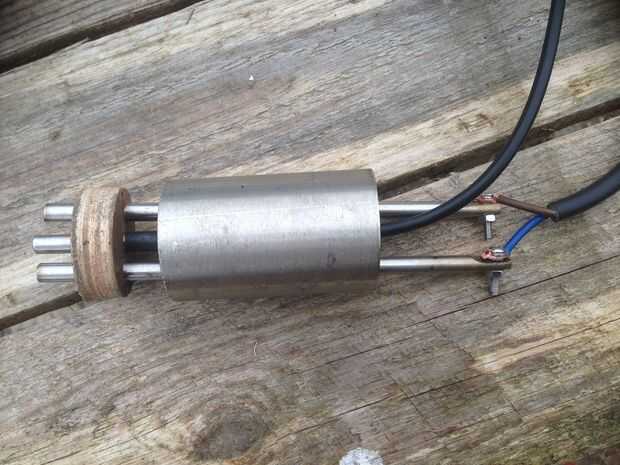

  4. Perfore tres agujeros en el disco de madera contrachapada para las dos sondas largas en el exterior y la sonda DS18B20 corto en el medio.

El siguiente es un proceso de tres etapas para la aplicación de la resina:

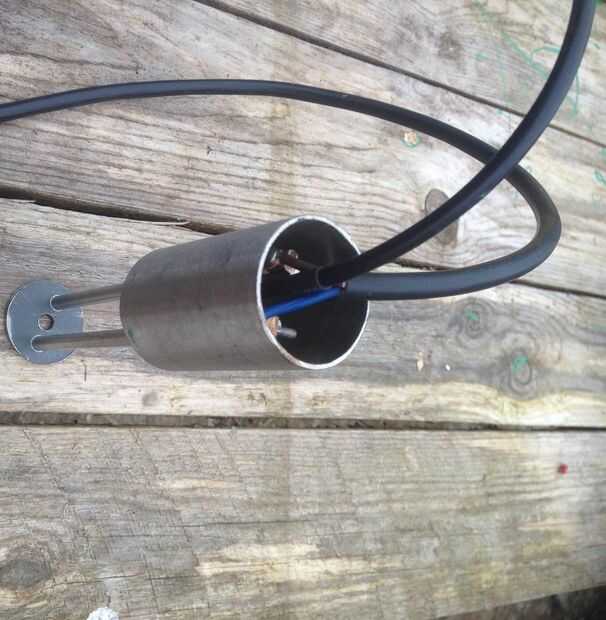

  1. Introduzca la madera contrachapada de 1/4 forma el cuerpo del tubo principal y vierta una pequeña cantidad de resina y endurecedor, asegurándose de que hay un montón de espacio entre todos los contactos eléctricos.

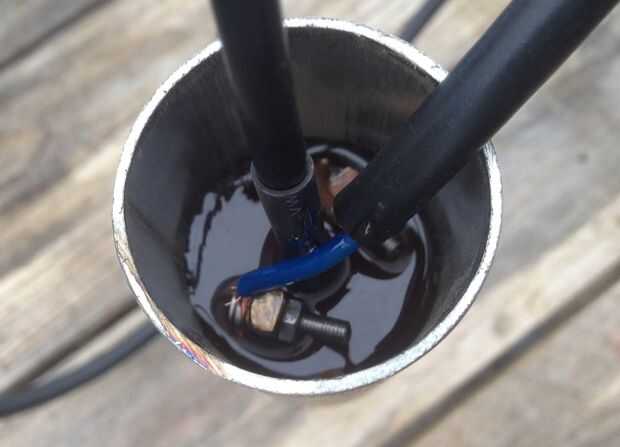

  2. Después de que la resina ha puesto duro, invierta el montaje y llenar el tubo con resina alrededor de las tres sondas.

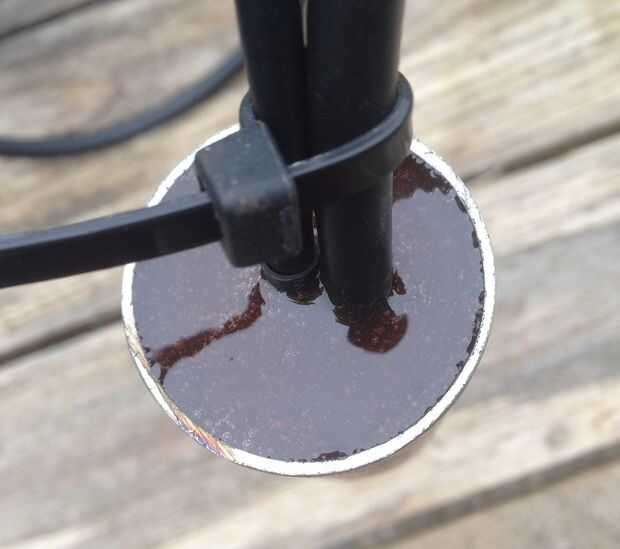

  3. Después este lote de resina, gire atrás vertical y rellene la parte superior del tubo con resina.

Ahora pruebe el dispositivo de corto circuito con un multímetro.
