Arduino teclado aprendizaje luces accesorio (4 / 5 paso)

Paso 4: Conductor protector/PCB

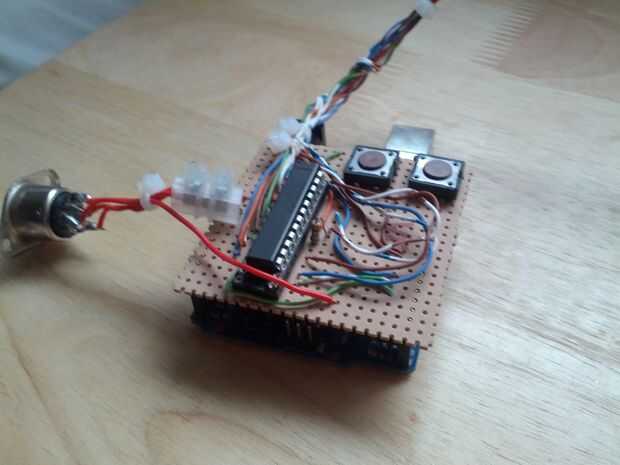

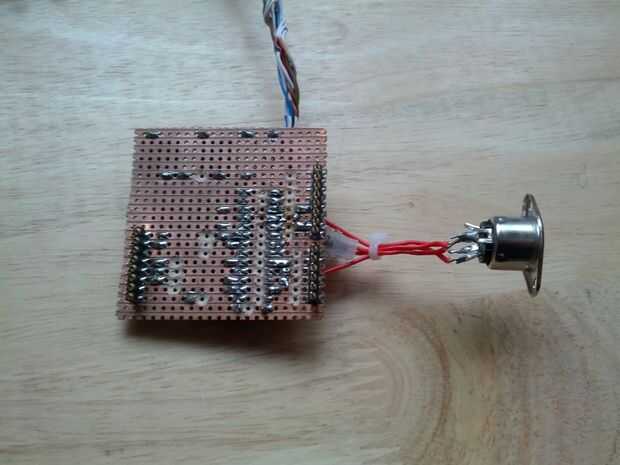

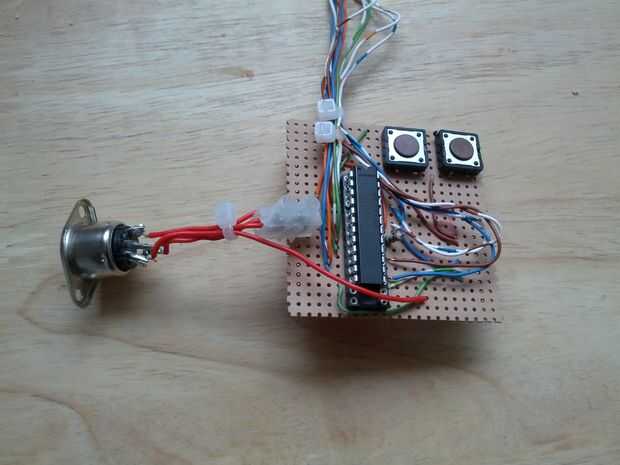

Diseño el escudo de controlador no debería ser demasiado difícil, logré coordinar hasta el conector de tierra MAX7219 con un conector de tierra de Arduino a la placa perforada sin embargo la mayoría de las otras conexiones debe hacerse usando enlaces de alambre, los dos botones táctiles fueron soldados sólo en el uso de pasadores (fueron utilizados por lo que fue diccicult para limpiar todas las clavijas iría aunque los agujeros de la placa perforada).

No tiene para usar un soporte IC si no wat, pero lo hace más fácil si usted decide que necesita el IC MAX para otro proyecto, incluso si tienes que hacer un perno 28 IC zócalo como lo hice.

Considerar el uso de. 1" pin headers para conectar la tira del LED para la pantalla del controlador, sin embargo no creía que esto tenía un montón de beneficios, aunque le permitirá utilizarlo como un escudo de controlador genérico de la matriz si querías. Todos que terminé haciendo fue soldar la forma de los cables la tira del LED directamente a la pantalla del controlador.

La toma MIDI I demandó formar mi proyecto acordeón MIDI (que sería fácil hacer un nuevo puerto en el acordeón), es solo un montaje en panel uno pero podría utilizar un montaje del PWB de uno y que soldado directamente sobre el blindaje del conductor si lo desea (esto es probablemente una mejor solución).
