Arduino teclado con interfaz de la computadora (1 / 3 paso)

Paso 1: Conectar el circuito

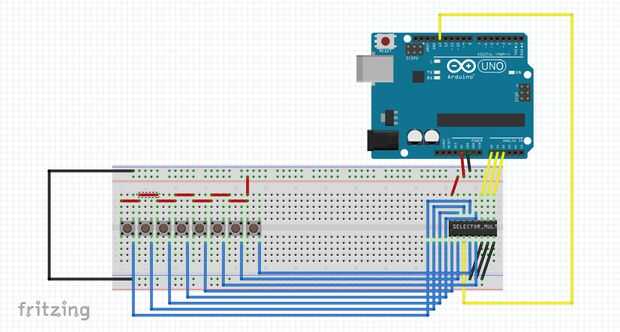

Siga el esquema de Fritzing conectar en un protoboard.

Orden no importa, pero recomiendo hacerlo en este orden:

  1. Conecte las líneas de la breaboard a GND y + 5V
  2. Añadir el multiplexor y conecte a V + y GND
  3. Conectar la clavija leer del multiplexor en 13 y los puertos leemos a A0, A1, A2 y A3
  4. Añadir botones y unirlos con el multiplexor

El esquema es muy simple y no debería ser un problema.
