Arduino Temp/humedad con pantalla LCD y la interfaz Web (2 / 9 paso)

Paso 2: Cableado hasta la DHT11

El DHT11 y DHT12 tienen 4 pines. Mirando con el lado con los recortes cuadrados en las clavijas son de izquierda a derecha:

  • -5 °
  • Señal
  • no se usa
  • TOMA DE TIERRA

También requiere una resistencia de pullup k 10 entre + 5V y la señal
Para este proyecto el cable de señal va al Pin Digital 2 en Arduino

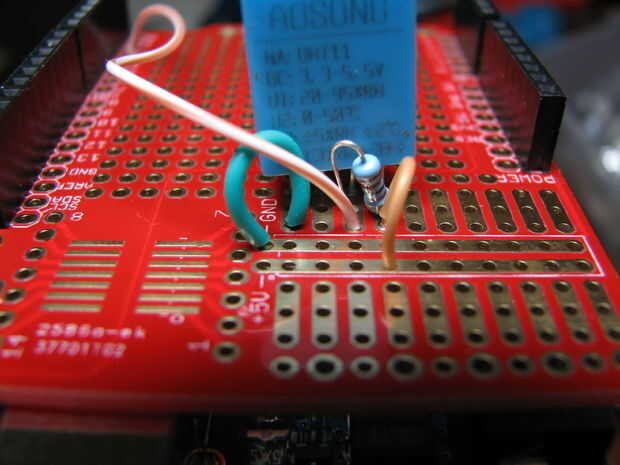

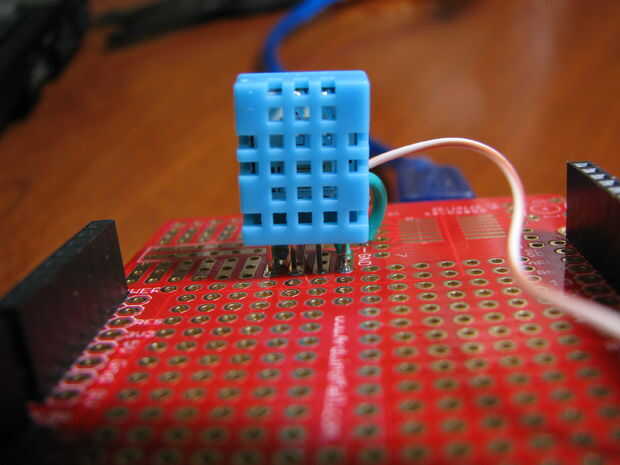

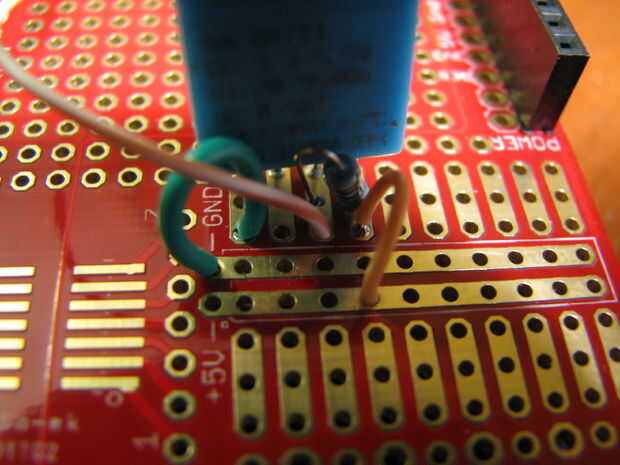

Las imágenes muestran la DHT11 soldadas en un escudo de prototipo con el cable de señal va a la Arduino digital Pin2
