Paso 4: Cableado hasta la pantalla LCD
La pantalla LCD tiene 16 pines, se utilizan 12.
Pin 1 a tierra
Pin 2 a + 5V
Centro de 3 a 10K trimpot de PIN
Pin 4 (RS) al Pin Arduino Digital 3
Pin 5 (RW) y suelo
PIN 6 (E) al Pin Arduino Digital 4
PIN 7 - no utilizado
Pin 8 - no utilizado
PIN 9 - no utilizado
PIN 10 - no utilizado
PIN 11 (D4) al Pin Arduino Digital 5
Pin 12 (D5) al Pin Arduino Digital 6
PIN 13 (D6) al Pin Arduino Digital 7
PIN 14 (D7) al Pin Arduino Digital 8
PIN 15 (luz +) a 5v

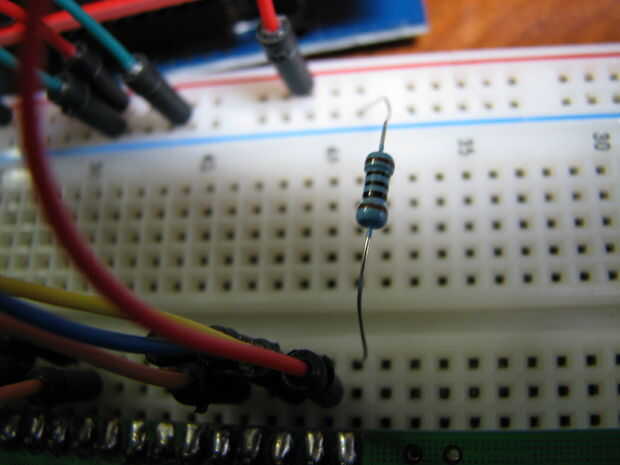

Pin 16 (Back Light-) a la resistencia de tierra via100 Ohm)
Un lado del ajuste del potenciometro de 10 K va a + 5v el otro lado a la tierra

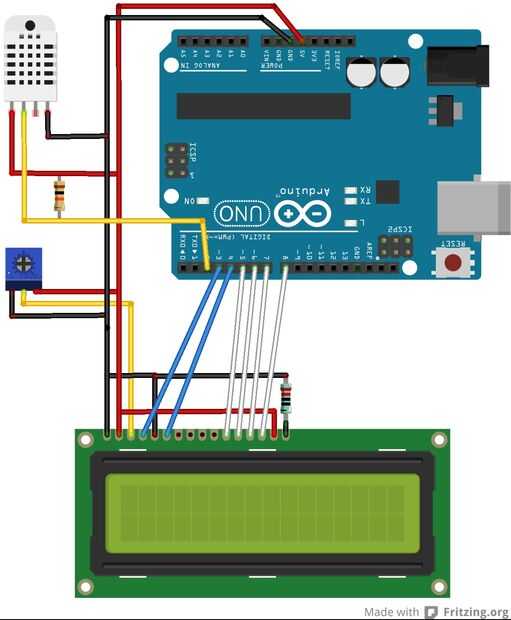

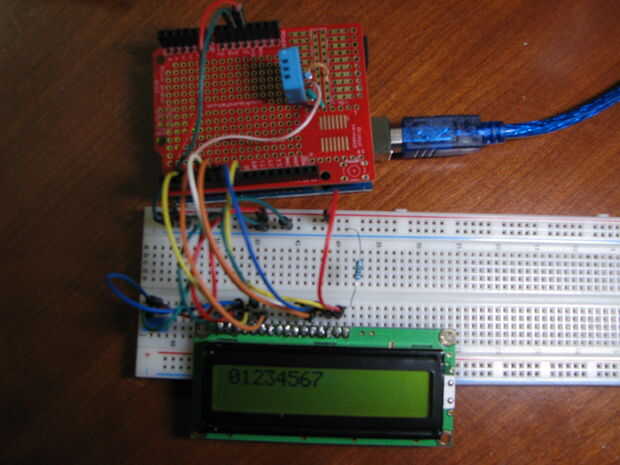

Ver el esquema y fotos.
Nota que he volteado boca abajo el Arduino en el esquema de "Fritzing" coincide con la foto y hacer el cableado más ordenado.
