Arduino Temp/humedad con pantalla LCD y la interfaz Web (7 / 9 paso)

Paso 7: Cableado para el módulo ENC28J60

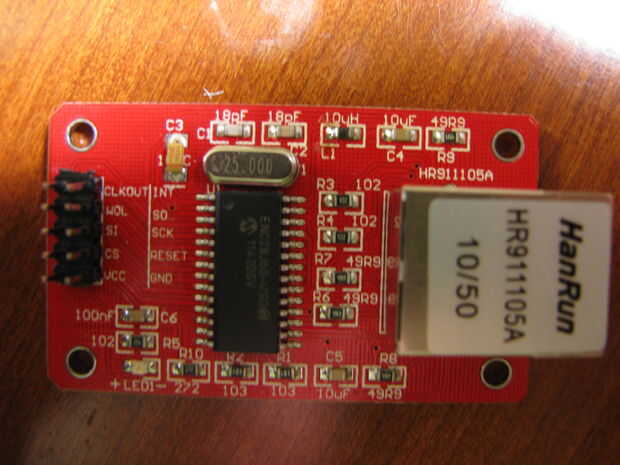

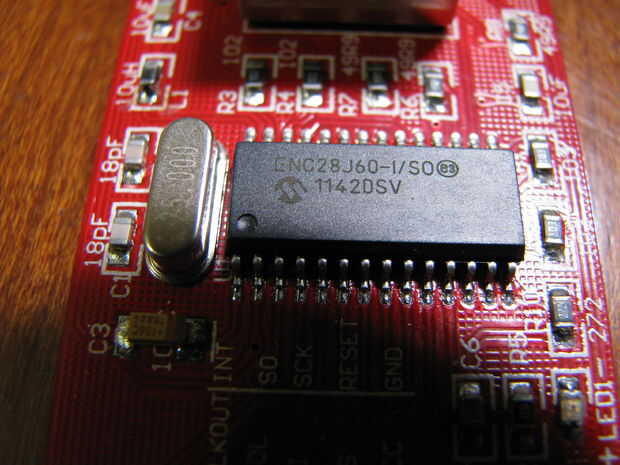

Estoy usando un módulo ENC28J60 para mi prototipo.
Es necesario suministrar 3.3V a esta unidad.

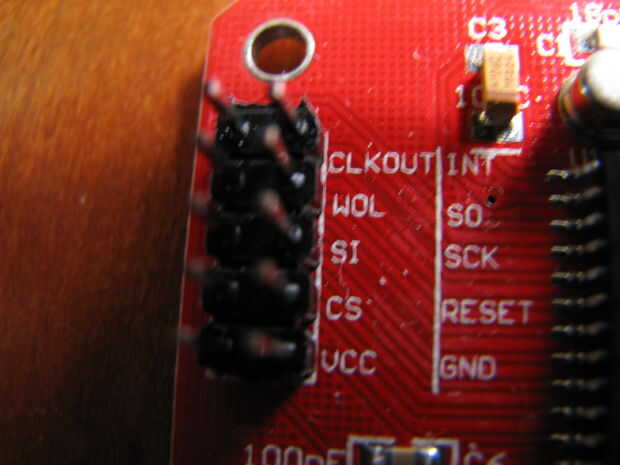

Los pines que utilizamos en el módulo son:
VCC, GND, CS, ASÍ PUES, SI, SCK

VCC a Arduino Pin 3.3V
GND al Pin GND de Arduino
CS para Pin Arduino Digital 10
SI al Pin Arduino Digital 11
Así que a Arduino Digital Pin 12
SCK para Pin Arduino Digital 13

La última cosa que hacer es conectar un cable del remiendo Cat5 desde el puerto RJ45 a un puerto libre en su enrutador de red o switch.
