Arduino + temperatura + humedad (2 / 4 paso)

Paso 2: Configuración de Arduino + temperatura

Arduino es una plataforma de creación de prototipos de electrónica de código abierto basada en software y hardware flexible y fáciles de usar. Está destinado a artistas, diseñadores, aficionados y cualquiera interesado en la creación de objetos interactivos o entornos. Para más información sobre (http://www.arduino.cc)

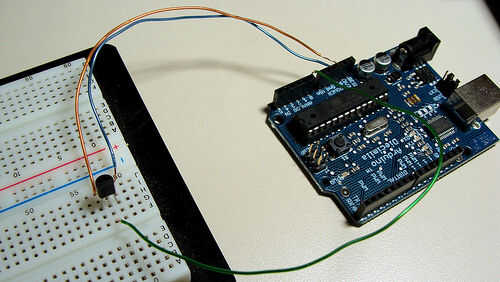

Conexión de un sensor de temperatura:

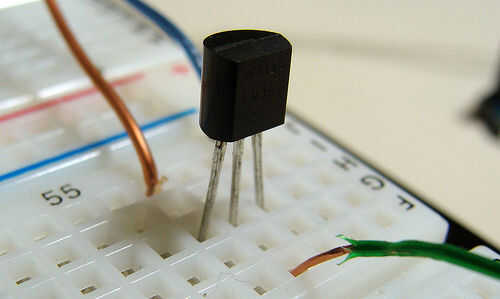

El LM35 tiene tres patas y se parece a un transistor. Los dos fuera de las piernas son
+ 5v y tierra y la pierna media desarrolla la tensión de muestra.

Analógico al convertidor Digital (ADC) convierte los valores analógicos en una aproximación digital
según el valor ADC fórmula = muestra * 1024 la referencia de voltaje (+ 5v). Así que con un + 5 voltios
referencia, la aproximación digital será = voltaje de entrada * 205. (Por ejemplo 2, 5V * 205 = 512.5)

El LM35 es un sensor de temperatura lineal de precisión que proporciona 10mv por grado centígrado.
Esto significa a 15 grados centígrados, produciría una lectura de .150v o 150 milivoltios.
Poniendo este valor en nuestra conversión ADC (.15v * 205 = 30,75) podemos conseguir un cierre
aproximación de la Celsius temperatura dividiendo la cuenta entrada digital 2.

Si el LM35 fueron suministrados por una tensión de referencia diferentes (9v o 12v) tenemos
utilizar un método de conversión diferentes. Para este circuito, dividiendo por 2 funciona bien.
