Arduino temperatura y humedad pantalla con pantalla de 7 segmentos (2 / 3 paso)

Paso 2: Diagrama del circuito y código

Para este circuito, tienes a múltiplex el 4 exhibiciones de segmento que significa que todos los pasadores led de las exhibiciones de segmento se conectarán en serie y luego conectados a pines digitales del arduino pero el terreno común respectivo pernos del segmento muestra conectar individualmente a los pines digitales de arduino.

Estos nos salva las complicaciones y no hay tantos pines digitales de arduino UNO (la placa que estoy usando).

También puede utilizar registros de desplazamiento para el control de muchas exhibiciones de segmento.

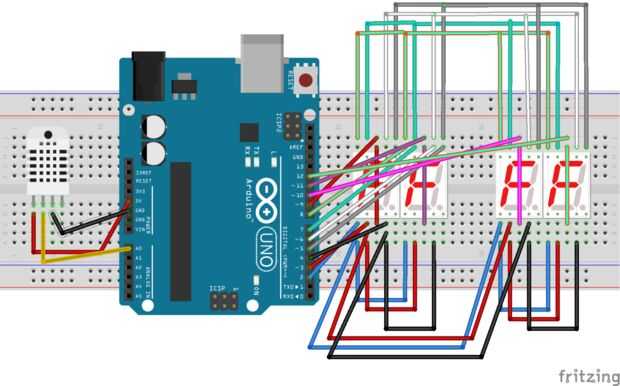

En el esquema de todos los pernos de segmento del LED de 4 segmentos muestra, es decir, A, B, C, D, E, F, G están conectados con uno a, es decir, un = A1 + A2 + A3 + A4, B = B1 + B2 + B3 + B4, etc..

Solo alambre según el diagrama del circuito y añadir el código siguiente.
