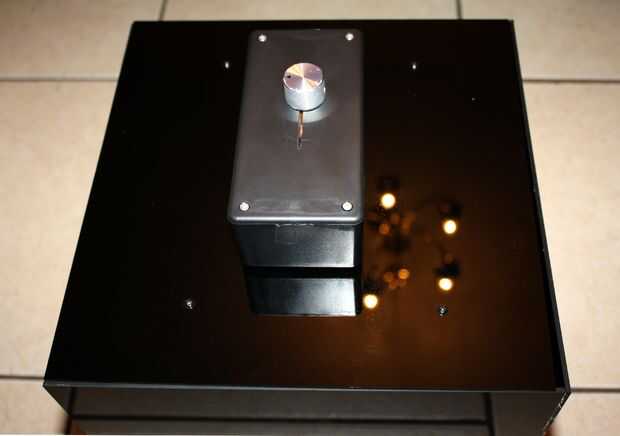

Este proyecto fue parte de mi clase multimedia digital. Yo estaba encargada de diseñar un objeto que albergaría el microcontrolador Arduino utilizando un sensor de algún tipo y un interruptor el usuario podría operar que permitiría que el objeto de hacer algo físico. En este caso, el objeto era una caja de la cerradura que operaría un termistor (establecido en 72 grados) y un potenciómetro deslizante (configurado en 600) para activar un par de solenoides. Una vez activado, los solenoides retracción que permite al usuario levantar la tapa de la caja. La caja sí mismo se hace de los paneles de acrílico negro. La tapa de la caja albergaría todos los componentes electrónicos que se intercala entre dos capas de paneles de acrílico con la excepción de las pilas para todo y el potenciómetro deslizante. Estos se colocaría en una separado "clave" que conecta a la parte superior de la tapa por medio de dos 1/4 '' phone jacks insertado en la caja de un proyecto pequeño que vende Radio Shack. La idea del cuadro se basó en la inspiración de Lockduino de FoamboardRC junto con las diferentes cajas inútil visto en Instructables con un poco de inspiración ciencia ficción que la caja de los lugares en un entorno de una especie de artefacto de objeto encontrado/extranjero que ha sido descubierto recientemente por un equipo de exploradores. Una versión más elaborada de la caja antes de que me vi obligado a bajar el tono de mis ideas posiblemente podría incluir el uso de un puntal del gas para propulsar una caja menor hasta de dentro de una caja exterior más grande.
Descargo de responsabilidad: Como soy un novato cuando se trata de armar este tipo de cosas no todo en este proyecto es un éxito aunque con un poco más de tiempo pasado depuración que estoy seguro de que la mayoría de los insectos podría ser resuelto. Como siempre tenga cuidado cuando cuando trabaje con herramientas de mano o productos químicos corrosivos. Tener un ambiente de trabajo limpio y bien iluminado con un montón de espacio también ayudará.
Herramientas necesarias:
Taladro de algún tipo (ya sea batería o con cable con capacidad de cambiar las brocas)
Brocas (usé un 3/8 '' con puntas de carburo para los conectores de audio y un 1/8 '' / azulejo de cristal broca para agujeros pequeños - se recomienda usar vidrio y azulejo brocas para taladrar en el panel de acrílico como otros supuestamente pueden causar el material para que casi corro, aunque el mío sólo había astillado lo ciertamente sonaba como había rajado por la mitad. También puede fundir acrílico si también velocidad es alcanzada o demasiado tiempo de un tiempo se gasta de perforación o corte. He utilizado los 3/8 '' para el panel superior de acrílico porque no pude encontrar que el tamaño en bits de azulejo de cristal; pero ser prudente, ya que se desliza sobre la superficie mucho comparada con los otros bits.
Nariz de aguja o pinzas pequeñas
Dremelwith accesorio de rueda de diamante 545
Soldadura de hierro
Set de destornillador precisióncomo esta de carga de Puerto
Cinta métrica o regla
Lista de materiales
Arduino Uno R3 con cable USB compatible
(1) 1/4" espesor Panel de acrílico negro. mide 12" x 12" (se puede comprar en línea si no encuentran a nivel local) aprox. $10,48 cada
(6) 1/8" espesor Panel de acrílico negro. mide 12" x 12" (se puede comprar en línea si no encuentran a nivel local) aprox. $5,64 cada
(1) 4 oz lata de disolvente de cemento acrílico (usé IPS soldar con autógena-en #3) $9,41
(1) jeringa o aplicador de la botella de solvente si no incluido
(1) cuadro de proyecto para la "clave" de Radio Shack o similar $4,99
(1) paquete de enchufe 1/4 teléfono de Radio Shack o similar $4,49
(1) paquete de 1/4" conector de teléfono de montaje de panel de Radio Shack o similar $4,49
(1) paquete de hook-up de alambre de calibre 22 (utilicé sólidos pero también se puede utilizar trenzado) de Radio Shack o similar $8,49
(1) paquete de tubería del encogimiento del calor de Radio Shack o similar $4,99
(1) carrete de la resina núcleo de soldadura ligeros de Radio Shack o similar $5,99
(1) 8xAA portapilas de Radio Shack o similar $2,99
(1) paquete de batería de 9V snap conectores de Radio Shack o similar $2,99
(1) paquete de conectores jack de 9V barril de Radio Shack o similar $3,99
(2) solenoides de "tirón" de 12 voltios de Jameco Electronics $7,95
(1) termistor de 10 K de Sparkfun Electronics a $0,75
(2) Transistores de Darlington TIP120 de Adafruit Industries de $2.50 para un paquete de tres pero más barato en Jameco
(2) diodo 1N4001 en un paquete de diez de las industrias Adadruit en $1,50
(1) potenciómetro de 10 K diapositiva - tamaño medio de Sparkfun Electronics a $2,50
(1) resistencia 220 ohmios para diapositiva potenciómetro del limpiador de la pierna
(3) 10 resistencias de ohm k para solenoides y termistor
tamaño de tornillo (4) espaciadores de nylon rosca 30 mm M3 en 3drobotics en $0,70
tamaño de tornillo (4) espaciadores de nylon rosca 24 mm M3 en 3drobotics en $0,70
(4) tornillos M3
Otros recursos para piezas incluyen Electrónica de Mouser y Amazon entre otros.
Para otros recursos sobre proyectos, visite: http://www.arduino.cc/
Ver también el libro de cocina de Arduino y Arduino Notebook, ambas guías útiles.
