Paso 3: Soldar la Junta
La Junta de soldadura resultó para ser un desastre como trabajar con el cobre revestido proto-board fue mucho más difícil de lo esperado y necesitan más práctica en bridging conexiones sin cable. Con eso dicho pone todo y arrancar el cableado.
Primero me puse todo para tener una idea general de cómo se vería. Luego póngala a un lado y sólo salió de la Junta y dejar que el calor del soldador para arriba.

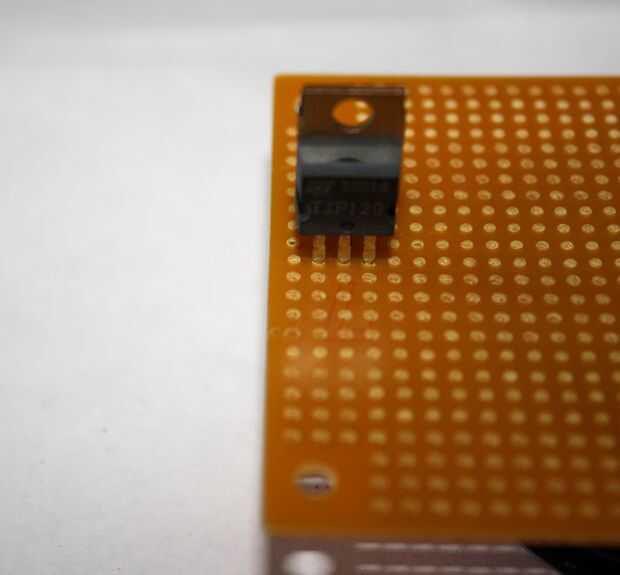

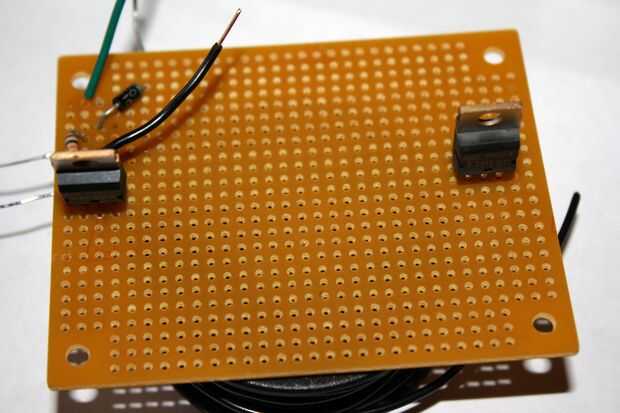

1. Inserte uno de los transistores de Darlington TIP120 en un lado de la Junta, asegurándose de que las piernas que son. Con el texto hacia de izquierda a derecha las piernas son: Base, colector, emisor. También debe ayudar a las cosas un poco más de lo que tenía como puntos de conexión Lleno juntos se convirtió en un dolor para trabajar en espacio.

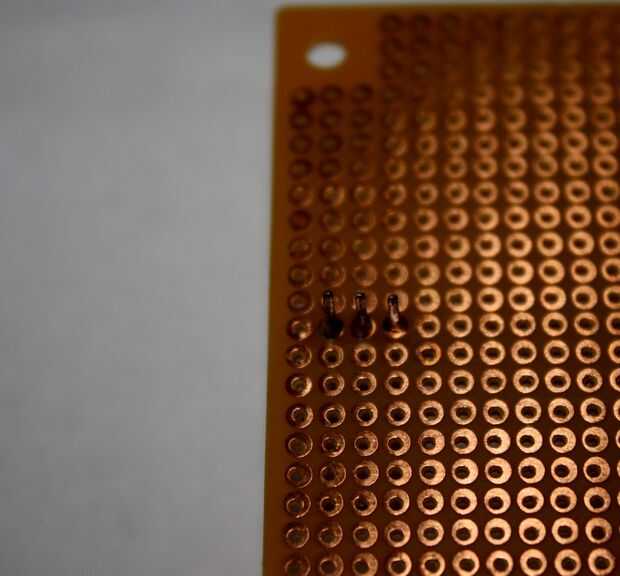

2. los extremos de los pernos en el lado cobre de la soldadura

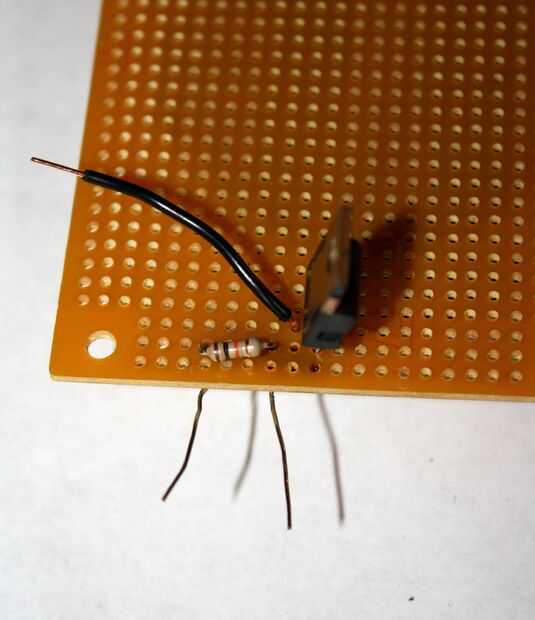

3. la derecha el tablero y coloque uno de los resistores de 10K para que una pierna está en línea con el pin de la base en el TIP120. Soldar en su lugar.
4. Corte una longitud pequeña (alrededor 2") de alambre negro para su planta de solenoides y tira de ambos extremos. Inserte un extremo en línea con el pin del colector del TIP120 y esa conexión de la soldadura. (Nota: este cable y otro igual se utilizan más adelante puesto que me olvidé de ellos - tan estos 2" negro cables se utilizarán más tarde)
5. Tome uno de los diodos 1N4001 y soldar el extremo sin la raya a la pata del colector. Al final con la franja se conecta a la corriente.
6. corte un trozo de cable verde unos 5" a 6" de largo y soldar un extremo a la base de la pierna del TIP120. El otro extremo se conecta con el pin digital 2 de Arduino.

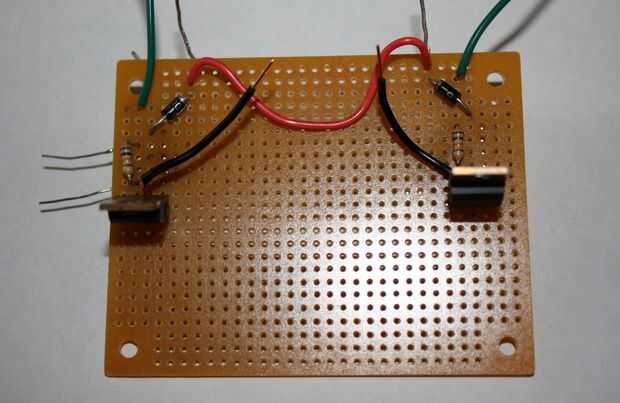

7. corte un trozo de cable rojo cerca de 3,5 a 4 pulgadas y tira de ambos extremos. La soldadura de cada extremo a la conexión con bandas de los diodos.

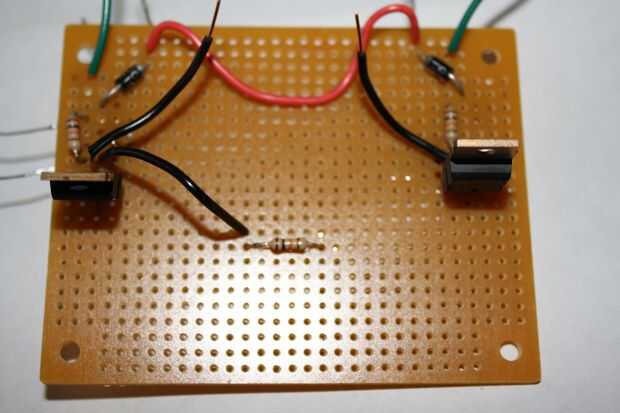

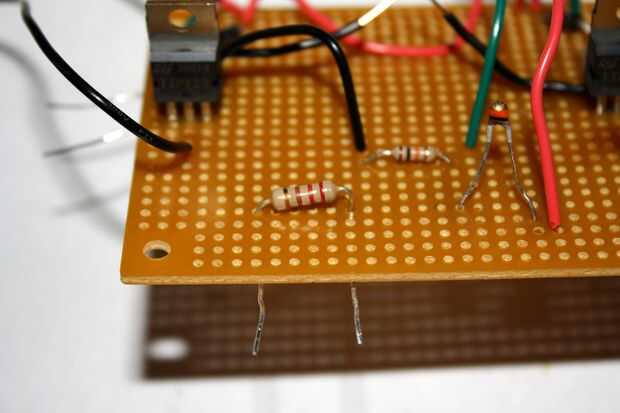

8. a continuación, tome el tercer resistor de 10K y colóquelo cerca de la mitad de la Junta. Esta resistencia es el termistor.
9. Voltee la placa y soldar los puntos de conexión.
10. de la pierna izquierda de la resistencia de los termistores, soldar un cable pequeño 2" negro. Suelde el otro extremo del alambre a la pata del colector del transistor.
11. Corte una sección 5 o 6 de la pulgada de cable verde y uno de los extremos de la pierna derecha de la resistencia de los termistores de la soldadura. El otro extremo se enchufa en el pin A0 analógico de Arduino.

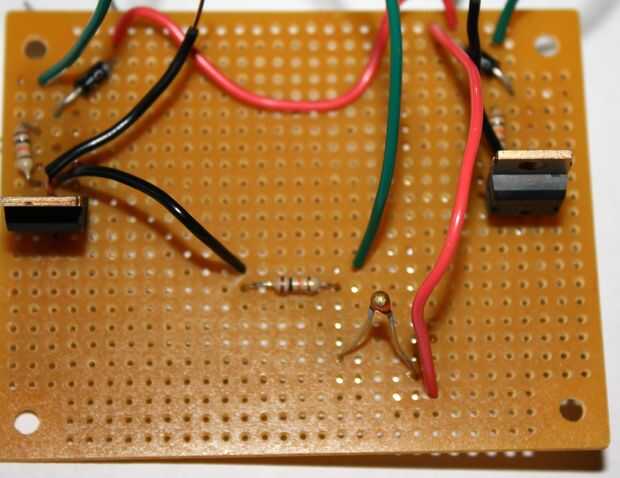

12. Inserte el termistor que tienes junto a la resistencia con la pierna izquierda el termistor soldado a la pierna derecha de la resistencia y el cable verde a A0.
13. la pierna derecha el termistor de la soldadura. Conecte una sección de hilo rojo alrededor de 4" a la pierna derecha con la otra va al cable rojo conectado a la línea de alimentación del diodo.
14. Tome la resistencia de 220 ohmios para el bote de la diapositiva y colocarla un poco más abajo y a la izquierda el termistor. Sus patas en el lugar en el reverso de la soldadura.

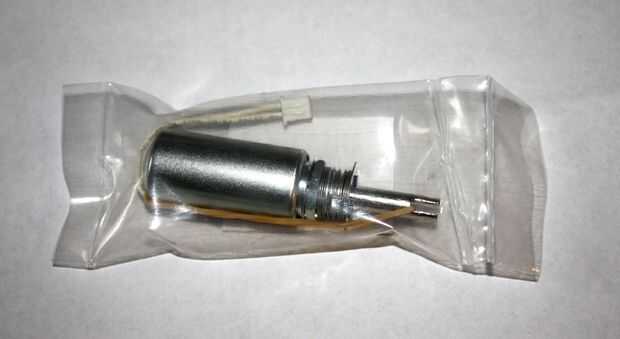

Ahora vamos a tomar los solenoides utilizaremos y cortar el conector molex. A menos claro que quieras pasar el rato encontrar el conector adecuado para él e incorporar en la caja que también molaría.

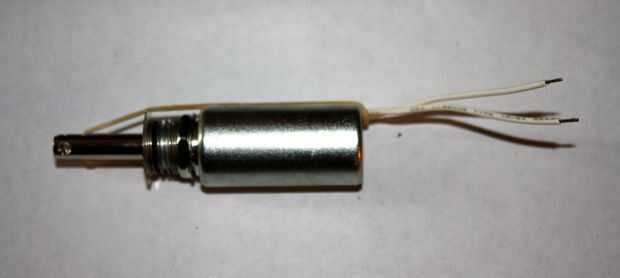

15. así que tome un cortador de alambre y cortar el extremo y tira de los cables. Hacer esto para ambos solenoides.
16. luego, cortar longitudes iguales de los cables negro y rojo en dos pares. Hice mía aproximadamente 6" de largo.

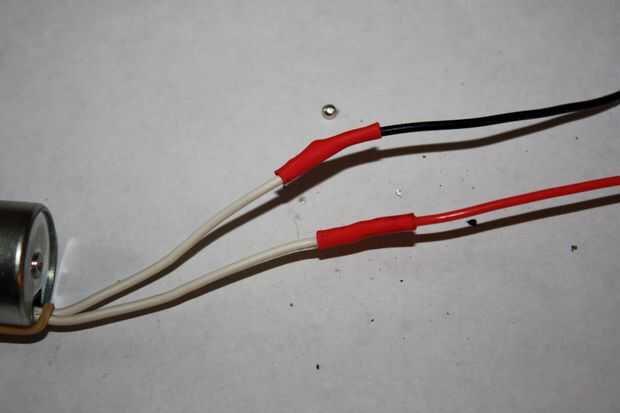

17. uno de los extremos de los cables negros a un extremo de cada uno de los solenoides y los cables rojos al otro extremo de la soldadura. Solenoides no son polarizados por lo que no importa que el extremo es que hasta que empiezan a terminar las conexiones. Después de soldar, corte una longitud de calor tubería de encogimiento y deslice sobre la conexión, utilizando el cañón del cautín o una pistola de calor, reducir suavemente el tubo en su lugar. Usé la tubería roja para la mayoría de las conexiones y deseo tuve negro para negativo pero oh bien. Si usted comete un error, como hice en un punto más tarde y necesitan rehacer la conexión por cualquier motivo, una hoja de cuchillo o x-acto de utilidad puede ser útil, sólo tenga cuidado de no cortar abierto el dedo!

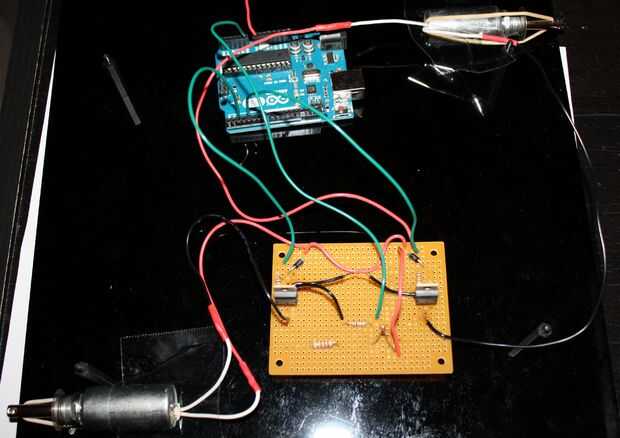

18. ahora tendrás a los solenoides a la Junta de la soldadura. Cable rojo al cable rojo y negro con negro. Originalmente yo iba para conectar el negro para el pequeño 2" secciones que había hecho antes pero por alguna razón se olvidaron de ellos y conectados usando mal hecho conexiones de puente en el otro lado de la TIP120s.
