Paso 4: Construcción de la clave - perforación
Para construir la especializados "llave" con este cuadro he comprado la caja de un proyecto de Radio Shack que es 6 "x 3" x 2 ". Es suficiente para uno de sus titulares de 8xAA baterías con clavijas telefónicas de 1/4" y casa de la olla de la diapositiva. De una manera diferente de hacer las cosas, el otro extremo de la conexión de la olla y batería de diapositiva ser superado mediante 1/4 jacks de que cada uno sea positivo y negativo. Uno de estos gatos también sirven a la pierna del limpiador del potenciómetro. El conector snap conducen de soporte de la batería con un extremo a un conector y el otro a la segunda toma de poder y tierra cada uno. El Arduino tiene un conector de barril que se reduciría y el cable a la correspondiente toma de corriente y la tierra a la tierra con la pata del limpiador del potenciómetro en la resistencia en la placa conectada a uno de los 1/4 jacks a así.
1. encontrar el centro de lo mejor que puede en la tapa de plástico con la caja del proyecto. Se trata de 1 1/2 "x 3". Representan el grueso del vástago de la palanca de bote de diapositiva que parece aproximadamente 1,5 mm a 2mm. También tenga en cuenta el recorrido de la palanca de sí mismo. Es de aproximadamente 2" vale la pena del viaje. He probado a darle algún espacio extra pero terminó dando un poco demasiado espacio de viajes. También si había encontrado mi calibrador digital yo habría sido capaz de medir con mayor precisión estas mediciones.

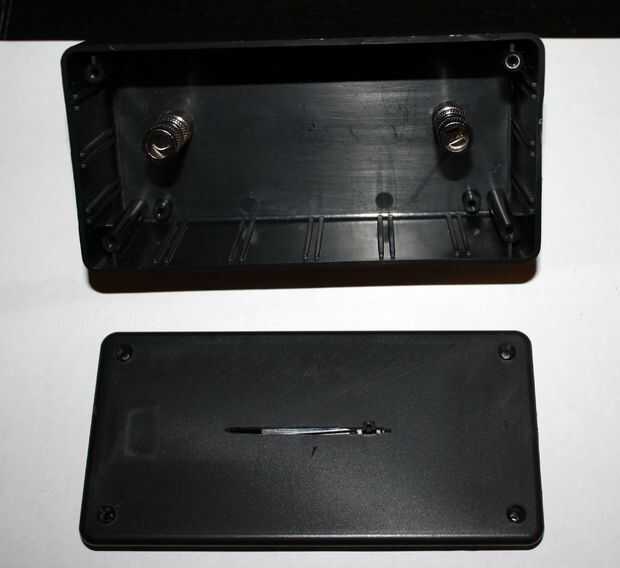

2. utilizando el accesorio de rueda 545 de diamante dremel, moler cuidadosamente en la tapa de plástico donde necesita la palanca de bote diapositiva para sobresalir. Prueba para el mobiliario y ajustar según sea necesario.
3. ahora, la marca de los puntos donde hay que perforar la carcasa de la caja del proyecto. Coloqué el soporte de la batería en el centro de distribución de peso uniforme y coloca una marca a cada lado del titular en el centro del margen de 1 1/2".

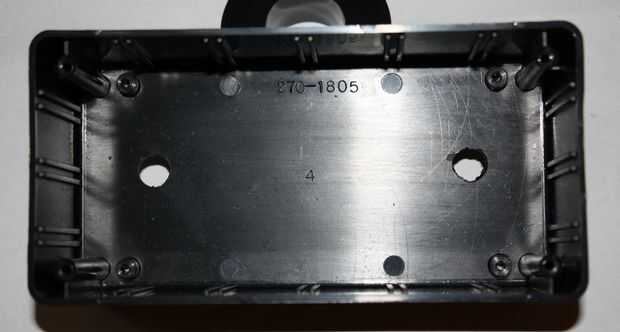

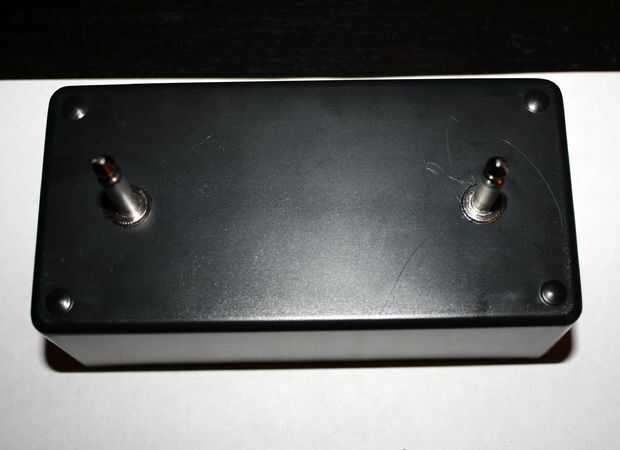

4. a continuación, coge el taladro y utilizando un 3/8" broca cuidadosamente la unidad en la vivienda donde marcaste. Esta parte podría ser frustrante. Para mí, fue, porque no tomar en cuenta el pequeño borde del borde de la clavija de teléfono mientras trataba de tener montaje rasante en la caja. Si le sucede que tiene un taladro del pedacito que es siempre tan levemente más grande que un 3/8" puede conseguir lejos con hacer esto la forma más fácil. Pero duro varios minutos tratando de golpear el tapón en la caja con un martillo o rozando el agujero con la broca en un lamentable intento de ensanchar o suavizar el agujero. Finalmente, después de filtrado, golpes, más filtrado y usando la alfombra suave mecer el enchufe hacia adelante y hacia atrás mientras que el plástico (con mucho cuidado ya que podría agrietarse y arruinar todo), los enchufes comenzaron a trabajar su camino en la cubierta. MUY bien.
