Paso 5: Construcción de la clave - cableado
Ahora pasemos a los cables.

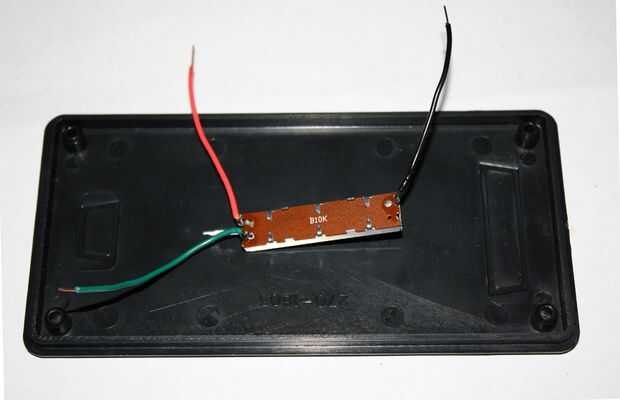

1. toma la tapa de la caja y colocar el potenciómetro para el mobiliario de prueba luego cortar pequeñas secciones de cable de longitud igual en negro, rojo y verde. Unos 3" vale la pena. Suelde con rojo al poder y el negro a tierra asegurándose de que tenga en cuenta que la pierna de la olla es el limpiador. Lo había hecho antes en mis pruebas y con estas macetas de concretos la pierna limpiaparabrisas fue demostrada para ser la pierna izquierda en la parte inferior de la maceta como usted sostenga verticalmente con la sola pierna en el aire y los otros dos en la parte inferior. Para saber cuando no tienes documentación, usted necesitará utilizar un multímetro para comprobar la resistencia entre las patas. El cable verde se fue a lo limpiaparabrisas.
2. sin darse cuenta de que necesitaría un largo conjunto de alambres para permitir que el teléfono los enchufes para conectar a la olla y además permite la batería se conectan con el resto de él es por eso que tuve que hacer 2 cortes adicionales de alambre a cada uno de estos componentes. Así que tengo un adicional de 4" o de cable de los extremos del alambre que conectado el potenciómetro a los dientes inferiores en los enchufes de teléfono. La extensión verde de la extensión del limpiador se conectará a la tapa del enchufe de teléfono que tiene el cable rojo para la energía. Entonces la otra conexión es desde el cierre de la batería que ya corte y despojado en un grado por lo que acabo de añadir a la longitud de la tira para que sea más viable. Suelde el cable rojo del batería snap a la roja extensión que conecta la clavija de teléfono y la pierna de poder de la olla. A continuación, suelde el cable negro de complemento a la extensión del negro.

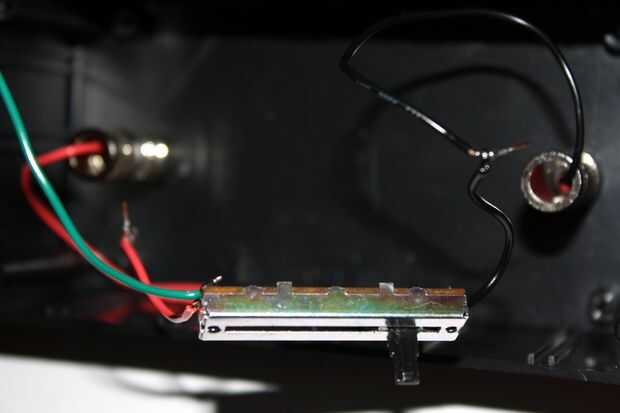

3. Coloque el soporte de la batería con baterías dentro de la caja y con todas las conexiones soldadas se podrá montar la olla en la apertura de la tapa. El mobiliario es flojo hasta ahora y ya que no tengo seguro de cualquier fuego forma de detenerlo que improvisé, mantenga el bote con cinta aislante en la parte inferior de la tapa porque me di cuenta de que la idea de Junta de espuma cartel tenía no iba a funcionar porque era demasiado grueso para permitir que la palanca del alcance por el otro lado. También tuve un fuego que forma de mantener las baterías de moverse dentro de nuevo que improvisadas y utilizar algunos de la Junta de perf que no uso y corte hasta forma una barrera entre las pilas y uno de los enchufes de teléfono. Había una especie de labio natural leve dentro de la caja que coloqué en este y luego con cinta lo hacia abajo ligeramente con cinta aislante. Luego algunos de la Junta de espuma y se utiliza en el lado de la caja de batería que caben contra el lado de la caja del proyecto y con algunas muescas cortadas alrededor de él para el enfrentamiento y algunos apretando con los alicates proporciona un cómodo mobiliario.
4. por último, tuve algunas sin usar las perillas que había comprado de Radio Shack y con la ayuda de un destornillador pequeño coloca el tornillo de ajuste contra la palanca de la olla de la diapositiva y un improvisado mando para mover la palanca hacia adelante y hacia atrás.
