Paso 6: Montaje de la tapa - tapa superior
El ensamblaje de la tapa fue solo como tratando como la Asamblea de la Junta, la llave y el cuadro, sólo con sus propios problemas.
Puesto que la caja no era Plaza de que la tapa ya no encajaría dentro como había planeado hacer. Pero apenas como problemático fue quizás mi idea de utilizar las barras de acrílico dentro de la caja para apoyar la tapa y al mismo tiempo evitar que levantar por los solenoides se cubrió por debajo de ella. Había intentado encontrar otra fuente de bloqueo de la tapa a la caja, pero no encuentra nada de lo que parecía que podría funcionar en la estrecha franja de espacio que yo había predeterminado que necesitaría. Algunos de los paneles restos de acrílico que en su mayoría fueron dañados por el ranurador del CNC de antes tuve y traté de encontrar la manera de cortar con ellos por lo que pude quitar dos pequeñas secciones tal vez sólo 2 "x 2" y desde 1/4" grosor era justo lo suficientemente delgada como para colocar entre la parte inferior de la tapa, como había planeado pero todavía evitar la parte superior caiga. Esto no pan aunque como solo el serrucho no iba a cortarlo (perdón por el juego de palabras).
Así que con eso es tiempo de terminar la tapa. Antes la caja utiliza 4 de los 6 paneles de acrílico con el otro conjunto dos a un lado. Los otros dos formarán la tapa, con uno de 12 "x 12" panel del párpado superior, y el más pequeño 10 3/4 "x 11 1/2" formando la tapa inferior. Nota: el tamaño de la tapa inferior más pequeño se basa en mis tamaños del panel modificado (debido a la incorrecta del apresto al envío). Si estuviera originalmente capaz de usar el panel de 12 "x 12" que ordené quiere cortar por lo menos una pulgada de lado, tal vez un poco más, para acomodar las piezas de acrílico que habría pegado al dentro de la caja para apoyar la parte superior de la tapa o prevenir los solenoides de movimiento hacia arriba. El uso de una fresadora CNC o una banda de mesa de sierra se necesitaría para esto.

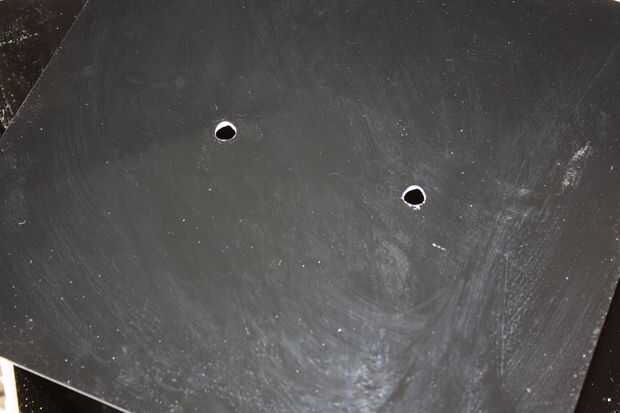

1. no pude encontrar ningún brocas para vidrio/azulejo del tamaño que necesitaría para la tapa superior usé el martillo de albañilería de punta de carburo brocas. La parte del martillo de la broca podría no han ayudado a tanto. La broca quería deslizar en el lugar. Mi éxito en conseguir que perforó probablemente fue suerte. Marca de los puntos teniendo en cuenta la distancia entre el teléfono se conecta en la "clave". Esto es muy importante como no encaja si está apagado. Coloqué papel doblado debajo del acrílico para que la broca tuvieran algo más para perforar además de mi superficie de trabajo. Entonces, mientras mantiene pulsado con alguna fuerza sobre el taladro y va poco a poco, empecé a cavar mi camino en el acrílico asegurándose de mantener funcionando la broca después hice mi manera a través. Hice dos o tres pasadas antes de que la broca completamente. Uno de los agujeros hechos un aterrador sonido que pensé era el panel de acrílico en dos pero resultó ser un chip de él.

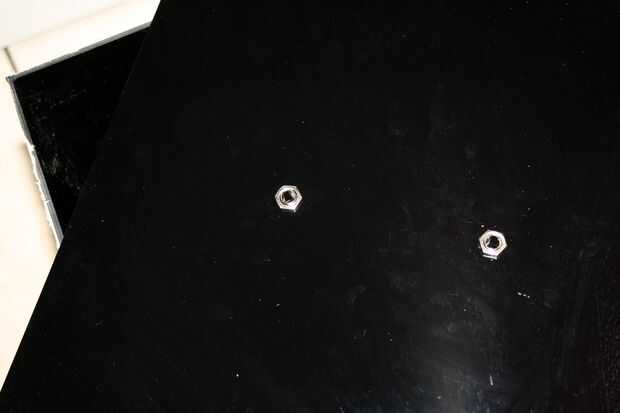

3. a continuación, ajuste las tomas de teléfono de 1/4" en su lugar y apriete la tuerca del collarín.
4. buscar que punto de soldadura en la toma de salida corresponde con la que punto de la clavija. Se puede utilizar un multímetro para determinar resistencia.
5. corte 10" de largos trozos de cable rojo y negro y tira de ambos extremos de cada uno.

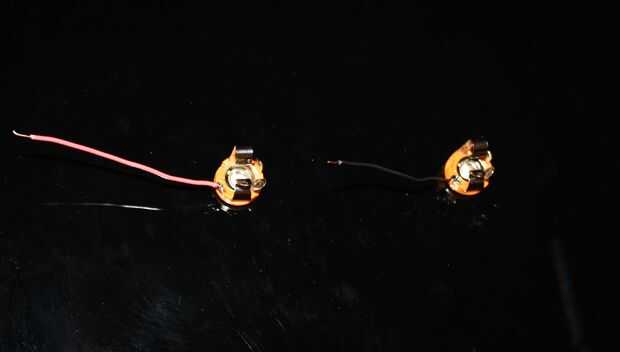

6. soldar un extremo del cable rojo en el punto correspondiente en el conector con el cable de alimentación de la punta de la clavija de teléfono de antes. Hacer lo mismo con el cable negro de la roseta de teléfono que debe corresponder a la punta de la otra clavija de teléfono.

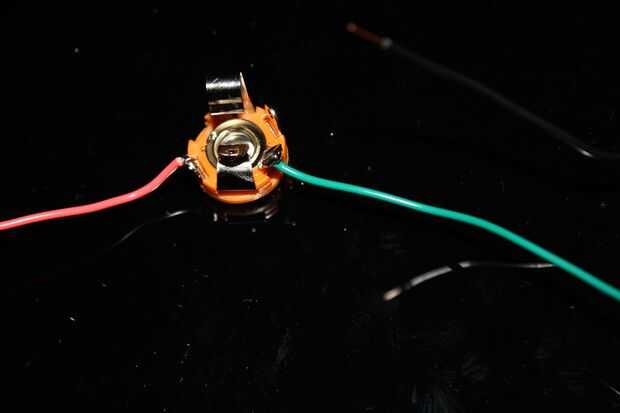

Luego, corte 10" pedazo largo de alambre verde y soldadura de un extremo al contrario Suelde la conexión de la conexión de alimentación. Asegúrese de que este punto de conexión se corresponde con el de la funda superior de la clavija de la "clave".
Nota: las fotos con estas conexiones muestran sólo una 3" longitud de los cables rojo, negro y verde. La razón de esto es porque yo debo han tenido los más comenzar con para permitir que la tapa superior tirar del párpado inferior con espacio para ponerlo al lado. Pero porque no pensar en esto antes, que llegó a tener secciones más pequeñas una vez más vinculada a secciones más largas.

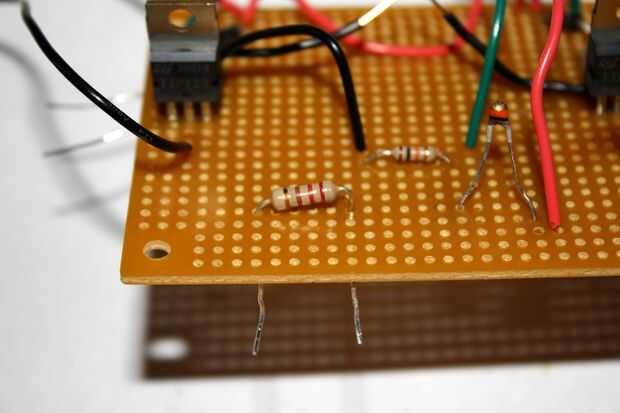

7. Tome el extremo restante del cable verde y soldadura a la pierna derecha de la resistencia del potenciómetro en el tablero.
8. corte y otra sección de cable verde aproximadamente 5-6" de longitud de la tira y la soldadura de un extremo a la izquierda de la resistencia de la olla. El otro extremo se colocará en analógica A3 de Arduino.
9. Saque el tapón del cañón para el uso con el Arduino y el suministro de energía y cortar el conector rápido de la batería. Tira de ambos extremos del alambre y ponga a un lado por ahora.
10. corte dos trozos de cable rojo y negro. Hacer cada par de 4" de largo, todos los extremos de la tira y ponga a un lado. Volver a los 10" pedazos de rojo y negro que están conectados a las tomas de teléfono y soldar el cable rojo a uno de los cables rojos del proto-board por tender un puente sobre las conexiones. Tomar el cable negro de la toma de teléfono y soldadura a uno de los cables de 2" de negro desde el principio de la instalación de la Junta (el mismo 2" negro cable de antes). Tomar uno de los 4" negro cables y soldar un extremo a la otros 2" cable de la tabla al principio de la configuración del tablero negro. El otro extremo se enchufa en el conector de tierra de Arduino. Tomar el segundo negro de 4" alambre y soldadura de un extremo a la Junta por tender un puente sobre las conexiones con soldadura. Tomar el otro extremo y soldadura al cable negro del gato barril recomendándose en un pedazo de antemano de la tubería del encogimiento del calor y lejos del calor hasta que termine. Con uno de los 4" piezas de rojo le alambre se suelde a las conexiones del tablero y el puente. El otro extremo de éste irá al pin de vin de Arduino. El segundo rojo de 4" alambre se suelde a la Junta Directiva así como con una conexión de puente y su otro extremo se suelda al cable rojo del tapón del cañón.
Nota: esto ha sido modificado desde mi versión original que tiene más cortos longitudes de cable desde el tapón del cañón y se hace difícil desconectar de Arduino cuando todos que idealmente aunque mi Arduino no se asegura que el panel de acrílico inferior la idea era que la tapa pueda separar unas pocas pulgadas y media de descanso al lado del otro.
11. la idea de tener las dos tapas forman un sándwich para la electrónica mientras que tener las pilas alojarte separados para facilitar su reemplazo también necesitaba algo para mantener los paneles separados. Es realmente muy difícil encontrar a espaciadores de nylon negro roscado a una altura decente para evitar el destrozo de la electrónica. Estos también funcionaría mejor si tuviera tornillos más largos y mejor si no tengo que perforar el panel superior en todo ya que originalmente pensaba tenerlos pegados en la parte inferior. (Como esto es una caja de la cerradura y no desea destruir la integridad de ese propósito, pero tuve que, como encontrar otra manera resultó difícil. Tal vez alguien tiene una mejor manera y puede mejorar).

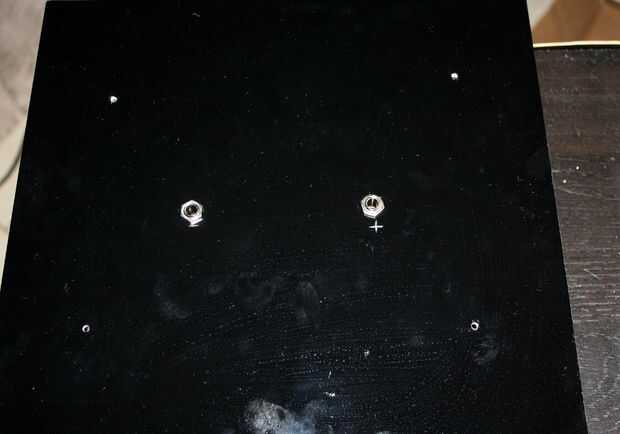

12. Utilice el 1/8" azulejo de cristal taladro con broca y marcado de donde desea que los orificios perforados, perforar cuidadosamente el panel en cuatro esquinas. Decidí marcar en 3" de la parte superior e inferior y 2" en de los lados. Aún así, me las arreglé para desordenar y uno de mis agujeros es casi la mitad de una pulgada. ¿Bueno, supongo que después de tener la caja de cuadrados resultante y la tapa y no poder, esto tiene sentido en el diseño de alguna forma? De cualquier forma...
