Arduino (termociclador) por PCR en $85 (10 / 11 paso)

Paso 10: caso

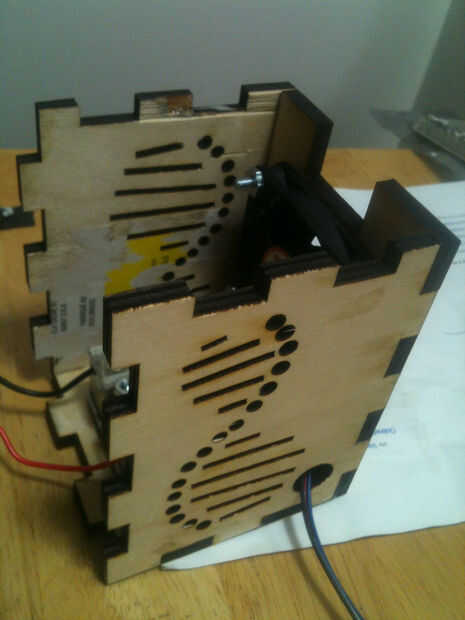

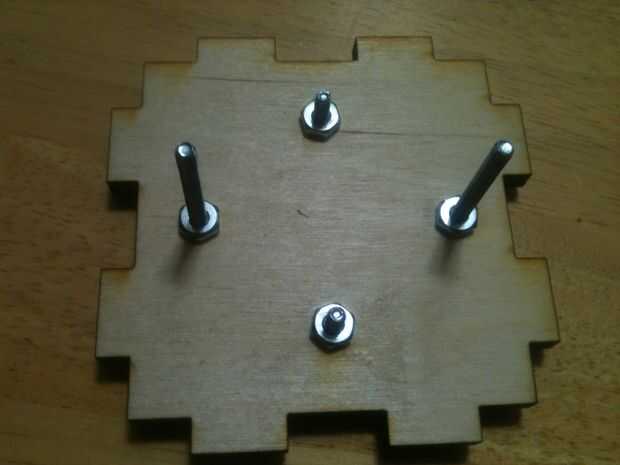

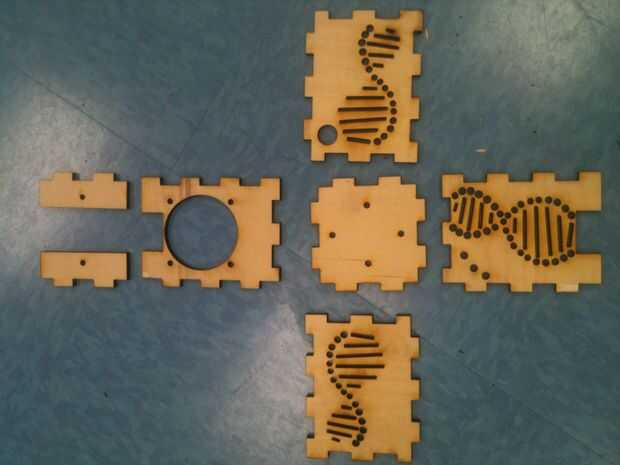

Esto es algo opcional, pero la cubierta hace que los tiempos de calentamiento más rápidos manera. Se utilizó BoxMaker para hacer un cuadro simple y había modificado un poco. Hemos añadido un montón de agujeros para la ventilación en el frente y los lados. También hemos añadido los agujeros para tornillos para el ventilador en la parte posterior. La pieza inferior tiene 2 agujeros de tornillo para conectar el relé y 2 más agujeros para tornillos de taller para el bloque de aluminio para sentarse. La parte superior consta de 2 piezas separadas para facilitar el acceso. Usted puede agarrar el archivo VSD.

Para el caso de material, madera o madera contrachapada debe estar bien porque es un muy buen aislante.

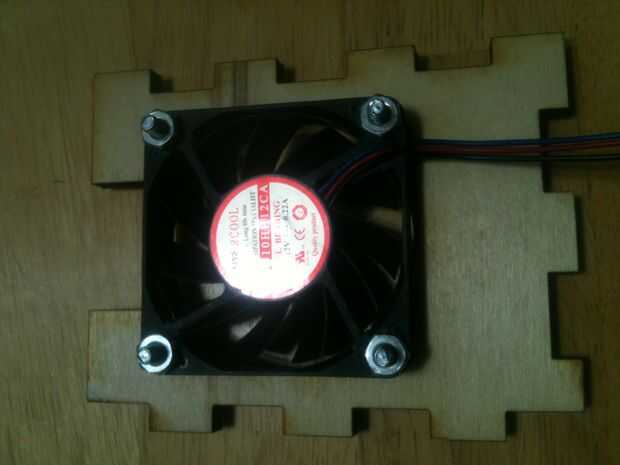

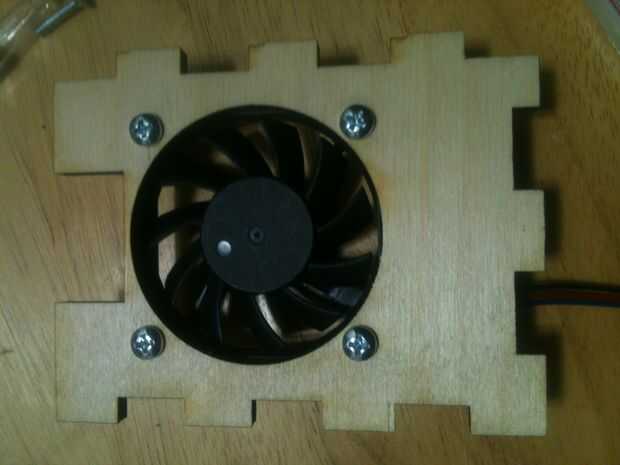

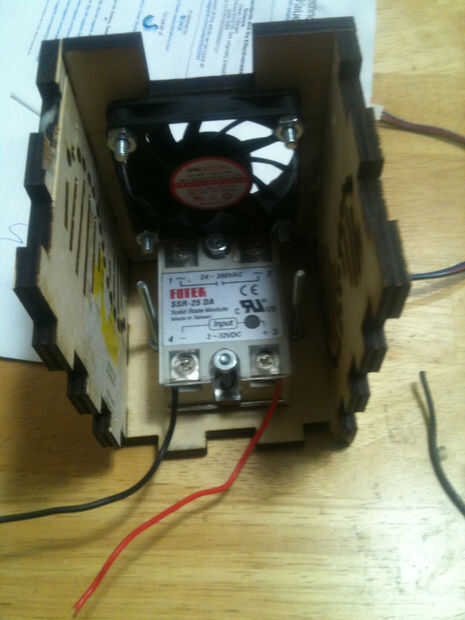

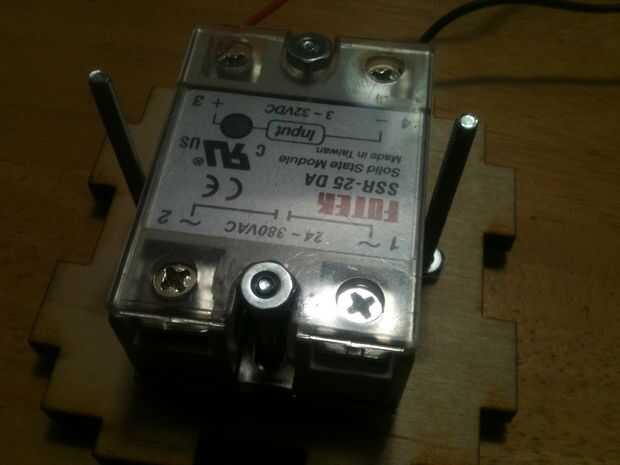

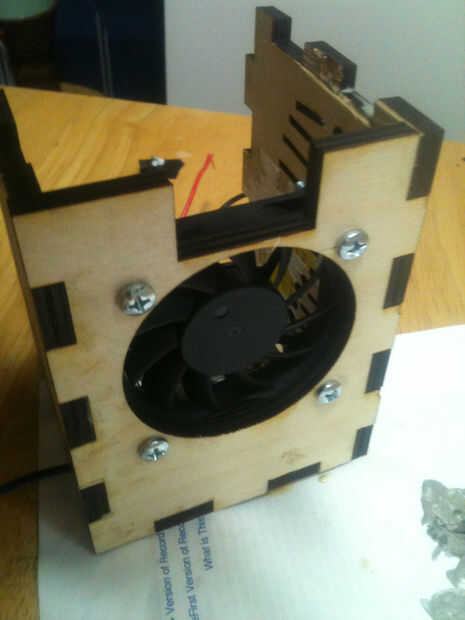

Una vez tengas las piezas laser corte, conecte el relé a la parte inferior. Tornillos más cortos de usuario para el relé. Conecte el ventilador a la pieza posterior, asegurándose de que el ventilador se encuentra dentro de la caja.

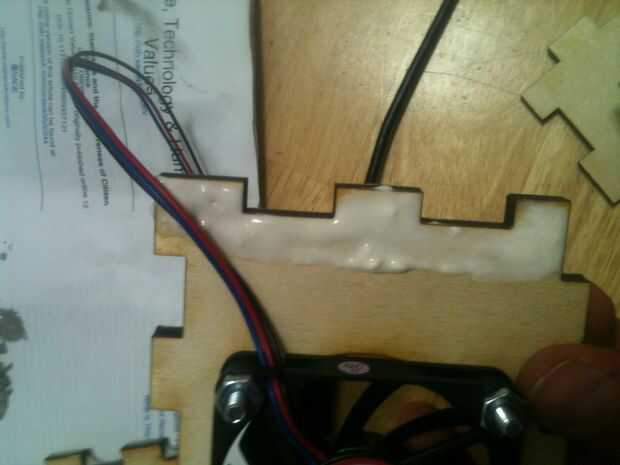

Entonces puede utilizar pegamento de madera Fije la parte inferior, lados y espalda juntos.

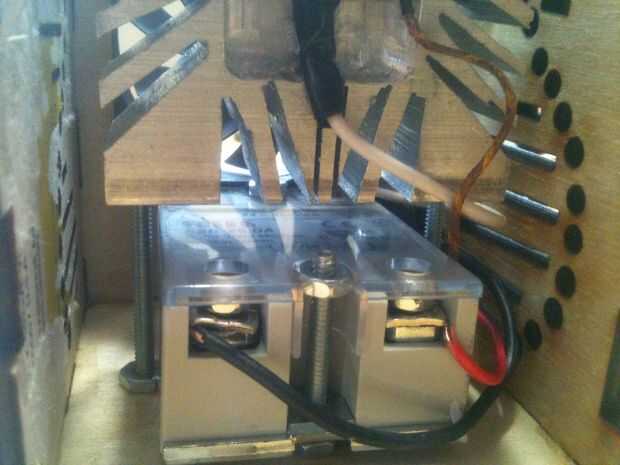

El bloque de aluminio se encuentra en la parte superior los dos tornillos más altos. Hemos perforado 2 agujeros adicionales en la parte superior e inferior del bloque de aluminio para que se ajuste más cómodamente (cerca de 48mm de separación).

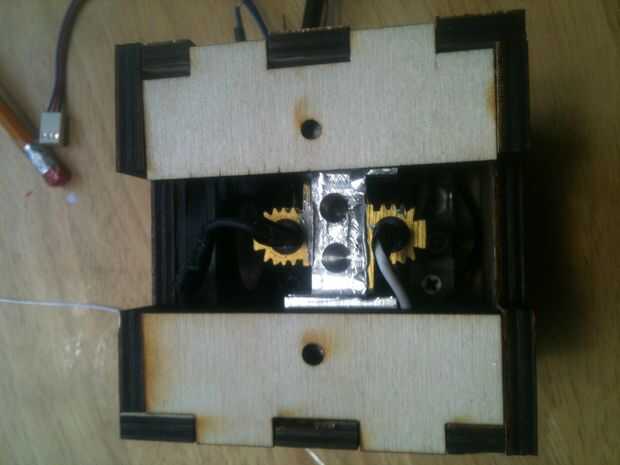

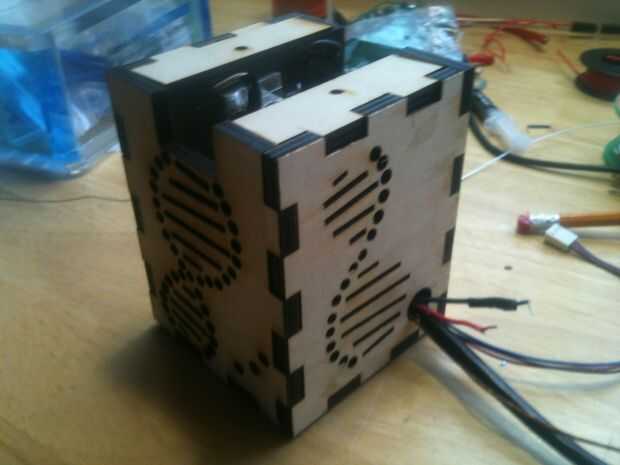

Puede que necesite volver a montar algunos de los circuitos para hacer piensos los cables a través del caso. La parte delantera y la parte superior van en pasado.
