Arduino (termociclador) por PCR en $85 (5 / 11 paso)

Paso 5: Las resistencias del circuito

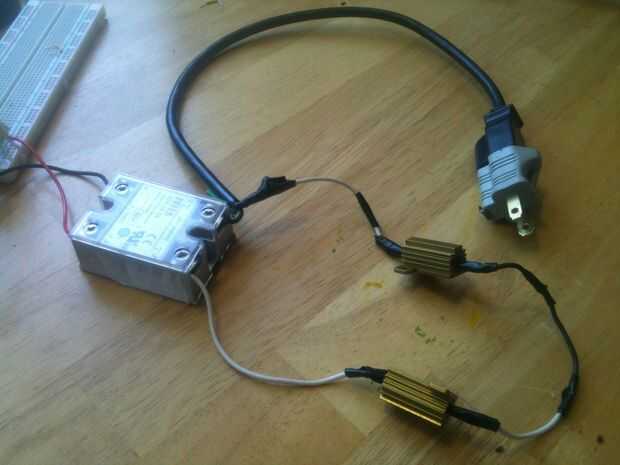

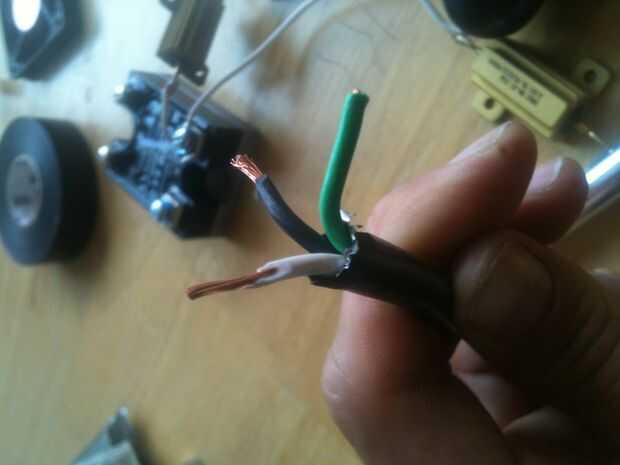

Alambre negro -> pin 1 (pin AC) en el relé

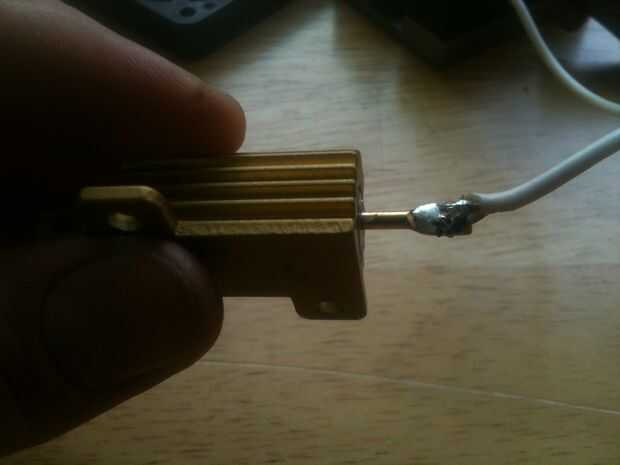

Blanco -> una de las resistencias. Conecte el segundo resistor en serie. Conectar las resistencias segundo al pin 2 (pin AC) en el relé.

Conectar arduino al relé
Arduino pin 7 -> pin 3 (+ pin DC) en el relé
Arduino GND -> pin 4 (-pin DC) en el relé

Cubre todas las conexiones w cinta aislante!!!!!!

---algunos matemáticas---
Con resistencias de 2 150 ohm en serie, la resistencia total será 300 ohmios. Así que con el voltaje de salida de Estados Unidos ser de 120V, la corriente debe ser 0.4Amps, que hace el 48Watts potencia. Las resistencias son clasificadas para 50 vatios, por lo que este debe estar bien, pero por favor verifique los cálculos, especialmente si su toma de corriente funciona con 230V (necesitarás diferentes resistencias con mayor potencia).
