Arduino termostato con sensor TC74 (3 / 7 paso)

Paso 3: Integrar el Sensor TC74

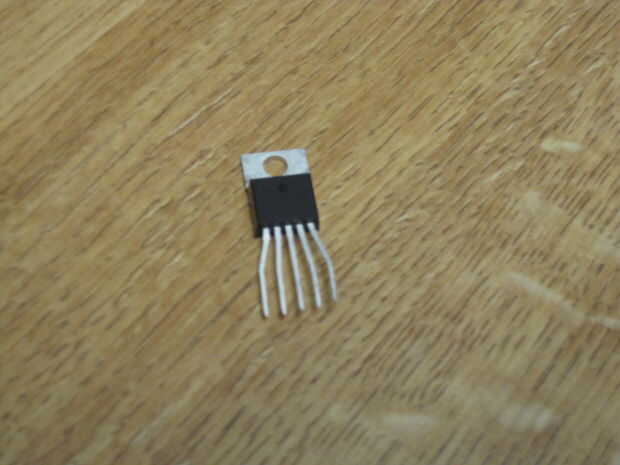

TC74 el sensor es un sensor de temperatura que se lee la temperatura en grados Celsius con más/menos 1 grado de resolución.  Puede leer de -40 a 125 grados Celsius.  La que tengo en particular es el TC74A2.

Uso de la TC74 puede encontrarse en la página de Instructables.

En definitiva, enlazar el TC74 como tal.  (Desde el lado de la inscripción).

PIN en el extremo izquierdo, nada
Segundo pin analógico 4
Medio pin a tierra
Cuarto pin analógico 5
Derecha del pin 5 V (de Arduino, puede ser enganchado a través de la placa)

Código de TC74A2 es 1001010, hexadecimal para 4a.  Esto será muy útil más adelante.
