Paso 8:
Hacer algunos buena planificación pone en sus piezas y no demasiado malo para soldar a un agujero a través de la soldadura de junta. Si usted necesita ayuda en la planificación tome un vistazo a las fotos. Esta Junta tomó un rato para poner juntos para que no te frustres con él demasiado rápidamente. También, como dice allí es más entonces una forma de piel de las rodillas... De todos modos. El circuito de relé usé funcionó para mí. Si tienes un circuito de relé que te gusta, usar en lugar de utilizado. Su una buena idea de pan lo abordar primero, o incluso una parte de ella para asegurarse de que se va a trabajar. No es divertido conseguir algo todos juntos soldadas para encontrar que algo no le gusta algo más. El diodo en la bobina del relé es importante. Si decides no uso no te sorprendas cuando las cosas comienzan actuando gracioso y hasta que un día deciden no volver a trabajar. Cuando se activa la bobina del relé apagado puede generar algunos picos de voltaje inverso. Eso no es bueno para tu circuito.

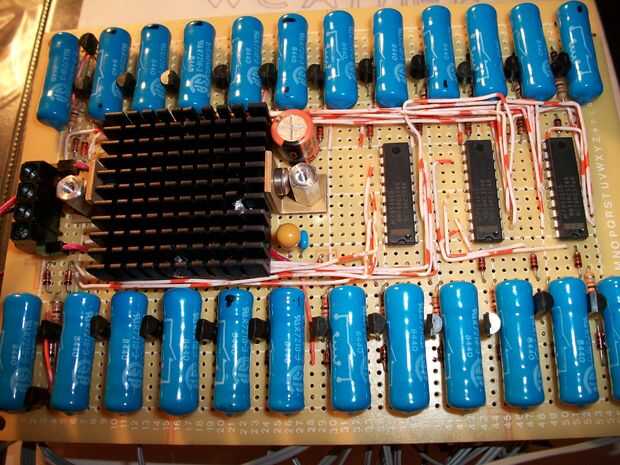

El disipador de calor en medio de mi board tiene el regulador de tensión 7812 debajo de él. Si utilizas una verruga de la pared tendrás ocupar sitio en su tabla.
