Paso 2: Cableado del circuito
Todo este cableado antes para alimentar el Arduino! Verificar y comprobar y triple-Revise los cables que van a Vcc y tierra para asegurarse de que tienes en el orden correcto. Cortocircuitos y cableado al revés podrían ser capaces de freír su panel LCD, además de que pueden freír pins y Arduino. Hay no hay resistencias en este circuito ni cualquier diodos para evitar que cosas malas sucedan. Así que por favor tenga cuidado! No puedo ser responsable si usted alambre mal, o puede utilizar el panel de LCD malo para esto.
El típico circuito 44780 conecta alfileres en este orden
LCD 1 = tierra
Pantalla LCD 2 = Vcc (+ 5V)
LCD 3 = contrato--Conecte al pin central del potenciómetro; Conecte uno de maceta a tierra y otros a través de la resistencia de 10 k a Vcc.
LCD 4 = Reset = Arduino 7
LCD 5 = Read/write = lazo a tierra, ya que estoy haciendo solo escribe, no lee
Pantalla LCD 6 = Enable = Arduino 8
LCD de 7 a 14 = líneas de datos DB0... DB7, respectivamente. Sólo estoy interesado en los últimos cuatro bits, así que conecte
Pantalla LCD de 11 a 9 de Arduino
Pantalla LCD 12 para Arduino 10
LCD 13 a Arduino 11
Pantalla LCD 14 para Arduino 12
Debido a estos ajustes, el código de dibujo tiene que inicializar el objeto de LiquidCrystal usando
LiquidCrystal lcd (7, 8, 9, 10, 11, 12);
parámetros, en orden, representan los pernos para RS, EN, DB4, DB5, DB6, DB7

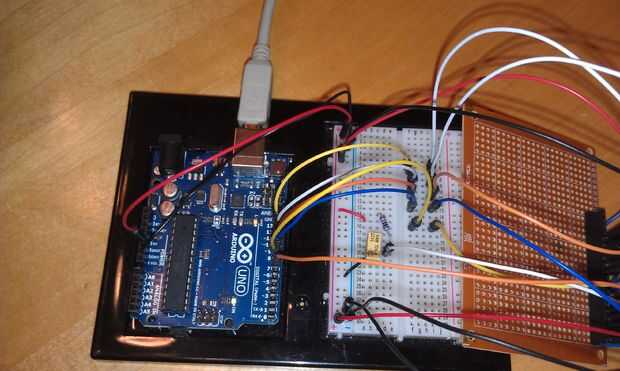

(En mi imagen adjunta, usted podría notar que mal conectado el potenciómetro. Fijo después de que tomé la foto.)
Puede utilizar otras asignaciones de pines dependiendo de sus necesidades.
