Paso 3: Bosquejo la cosa se anima

Chip HD44780 el le permite construir y utilizar hasta ocho caracteres personalizados, y la librería LiquidCrystal te permite "crear" un personaje.  Pero la función createChar (índice, byteArray) realmente reemplaza los pedacitos de la definición del carácter, y si usted ha dibujado en la pantalla, los bits se actualizarán inmediatamente, por lo que es más como una llamada "defineChar", o una llamada "createOrUpdateChar".

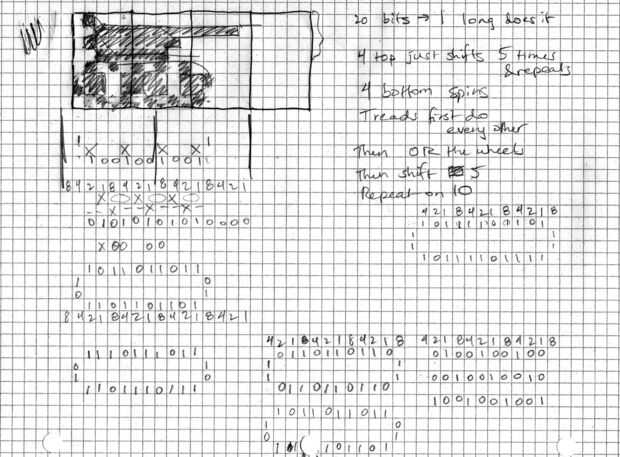

Mi animación, quería dibujar un tanque va a través de la pantalla.  Decidí dibujarlo como tres personajes en papel cuadriculado y dejar un cuarto de poco espacio.  Puesto que cada carácter es 5 píxeles de ancho por 8 píxeles de alto, me dio un área de 15 x 8 píxeles para bosquejar un tanque.

En este dibujo inicial, se puede ver que dibujó los peldaños y dibujó "ruedas" dentro de los peldaños, pero terminé abandono todo eso y el uso de un esquema único y sólido de la pisada por razones que veremos más adelante.
