Paso 10: Coloque el circuito en gabinete

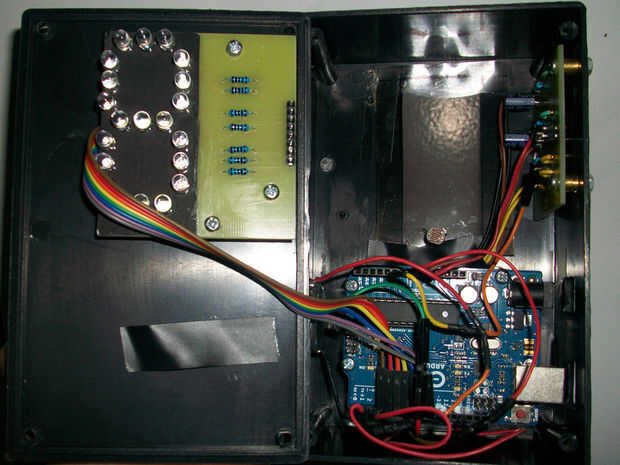

Poner el circuito del pulsador en la caja, pegamento caliente para la gota. (ver imagen 1)
Paso 2
Agregar potensio al lado del circuito del pulsador. Estoy utilizando un conducto de cinta para evitar la potensio tener un contacto con Arduino (ver imagen 1)
Paso 3
Añada el espaciador (2 cm. de altura) para apoyar el Arduino dentro del recinto. (ver imagen 1)
Paso 4

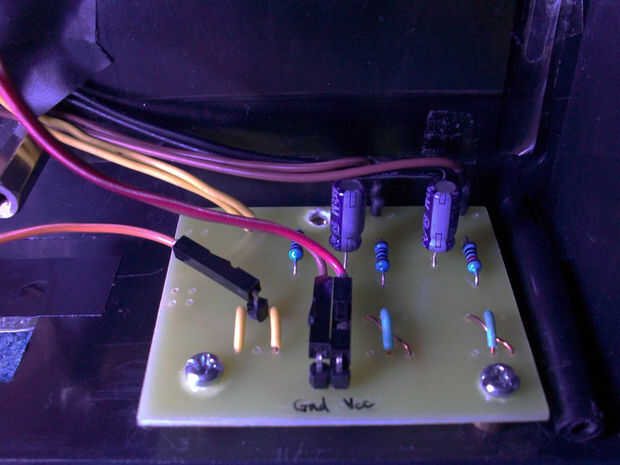

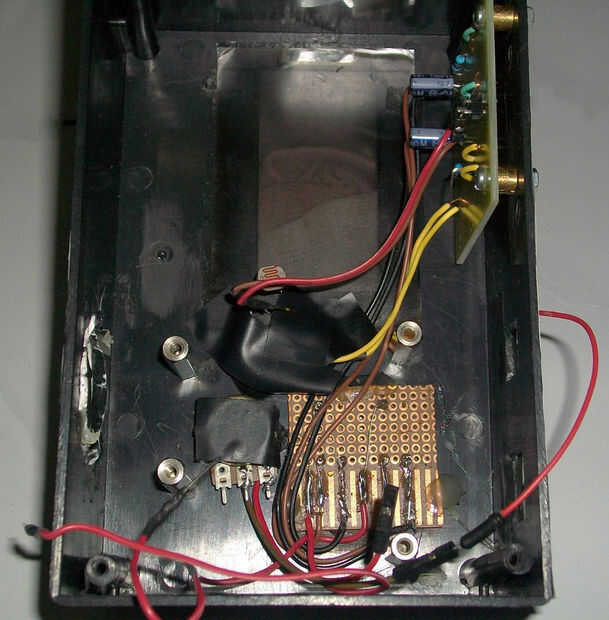

Poner el circuito de Theremin en recinto. (ver imagen 2)
Paso 5

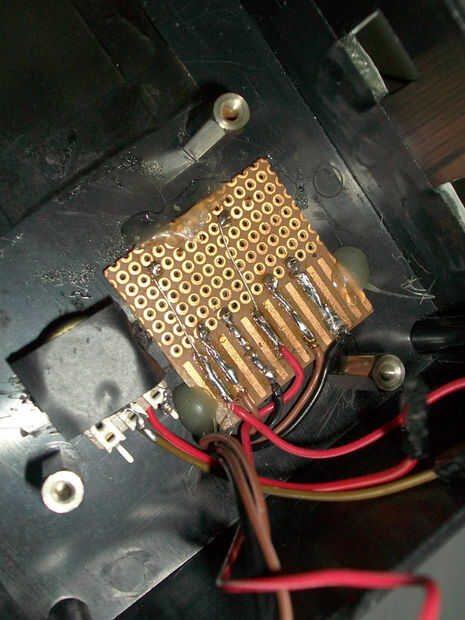

Para la pantalla frontal, cubre con un recubrimiento plástico que es lo suficientemente grueso y cubierta con la capa que ligeramente más oscuro. (ver imagen 3)
Paso 6

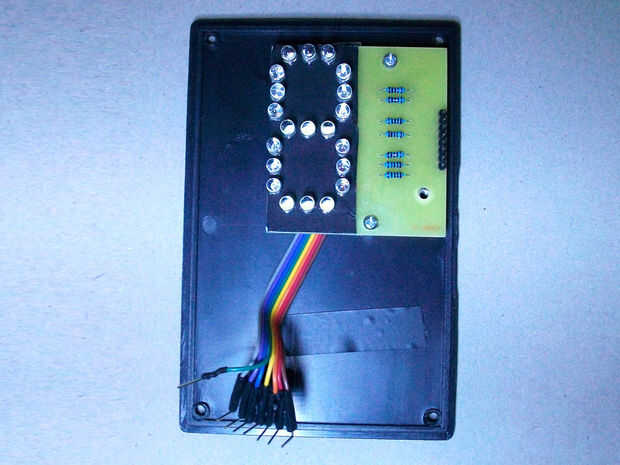

Poner el Arduino y el altavoz en caja. Puesto de LDR en una posición donde va a recibir bastante luz de la pantalla LED. (ver imagen 4)
Paso 7

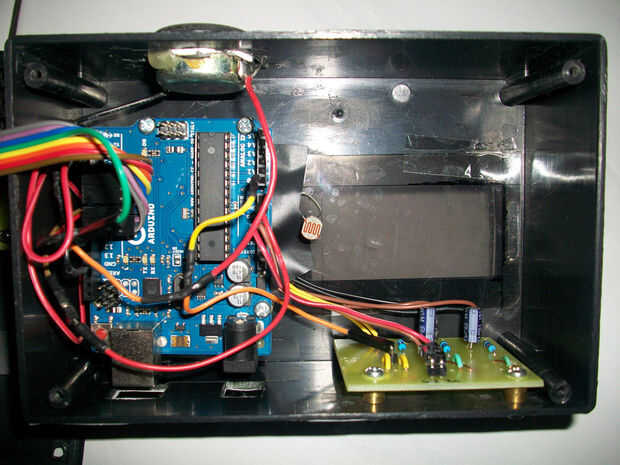

Poner pantalla de LED en la parte posterior del recinto. (ver imagen 5)
Paso 8
* Arduino
-Pin 2 = cable rojo, de botón de empuje 1
-Pin 3 = cable rojo, de botón 2
-Pin 4 = fila de LED 1
-Pin 5 = fila de LED 2
-Pin 6 = fila de LED 3
-Pin 7 = fila de LED 4
-Pin 8 = fila de LED 5
-Pin 9 = fila de LED 6
-Pin 10 = fila de LED 7
-Pin 11 = positivo del altavoz
-GND = plomo negativo del altavoz
-Pin A0 = alambre de LDR, de Theremin PCB (cables de color amarillo anaranjado en la imagen)
-GND = conectar a un cable de potensiometer 10 K (pin de centro)
-GND = conectar a tierra en PCB de Theremin
-5V = conectar a positivo en el PWB de Theremin
* Potensio
-El otro cable (eje izquierdo) de potensio Conecte a tierra del PWB del LED (uno verde)
-Usar el potenciómetro para controlar el brillo de su secuencia.
