Arduino - Theremin con pantalla de 7 segmentos LED (3 / 11 paso)

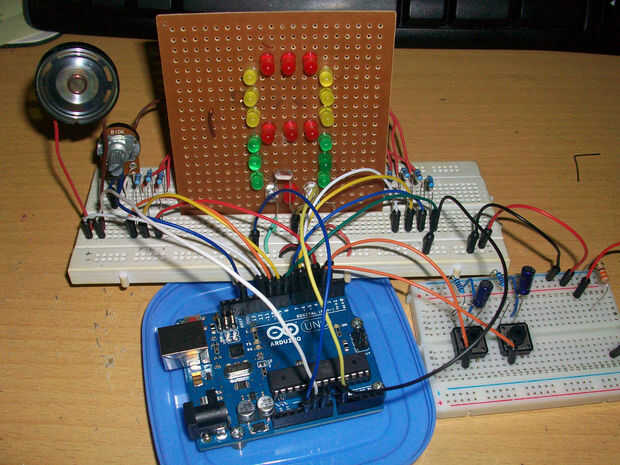

Paso 3: Hacer el circuito en protoboard

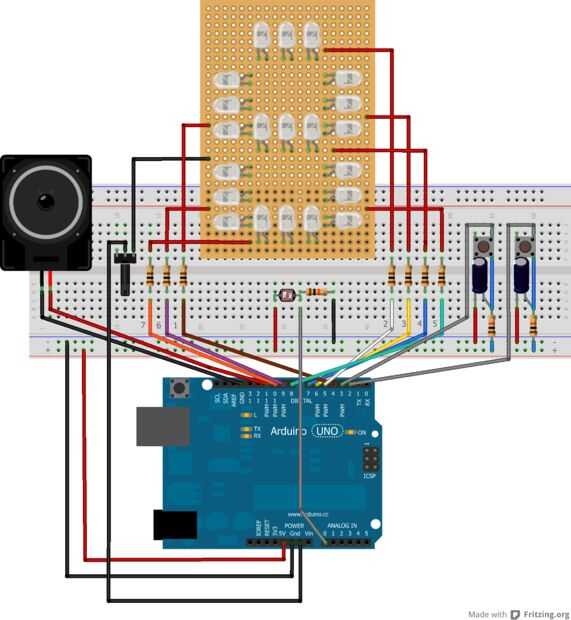

Vamos a construir primero en protoboard. En primer lugar, permite poner los componentes en un protoboard, así pudimos ver cómo funcionaba y cómo encaja en el perfboard. El esquema fue hecho con Fritzing.

Paso 1
-Agregar el resistor de 100 ohmios para cada fila

Paso 2
-Agregar el resistor de 10 K y conectar a positivo Vcc, será un tirón para arriba resistencia para el empuje
-Añadir un condensador 10uF, conecte el cable negativo a tierra y conectar a una pata del pulsador. El positivo se conecte a otra pata del resistor de 10K y la otra pata del pulsador.

Paso 3
-Ponga la serie LDR con resistencia de 10K, el otro cable de resistencia de Conecte a tierra. y conecte el otro cable del LDR a positivo/Vcc.
-Poner un puente entre la reunión de la LDR y el resistor y conectar al pin A0 de Arduino.

Paso 4
-Positivo de altavoz Conecte al pin 11 de Arduino
-Negativo cable de altavoz Conecte a GND de Arduino

Prueba todo hacia fuera y asegúrese de que usted es circuito se va a trabajar antes de empezar a soldar.
