Arduino - Theremin con pantalla de 7 segmentos LED (6 / 11 paso)

Paso 6: Conecte los Cables de

Step 1
Crear los cables. Estoy usando cable de arco iris, porque es flexible y fácil de recordar porque habrá un color para cada fila.

#For el lado macho
* Este lado se conectará a la Arduino
-Pele el extremo del cable
-Utilizando un encabezado masculino (doblado)
-La soldadura lo juntos y tubería del encogimiento del puesto en algunas / o cubierta con cinta adhesiva (como la mía)
-Hacer 7 de éstos.

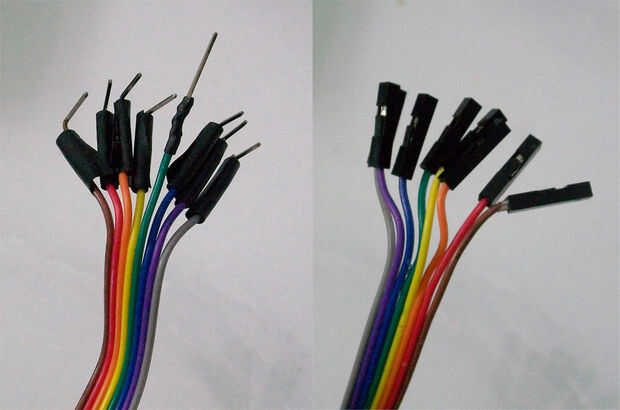

-Para el suelo estoy usando sólo un encabezado masculino (extendido), puedes ver en la imagen 1. El verde uno es para la tierra.

#For el lado femenino

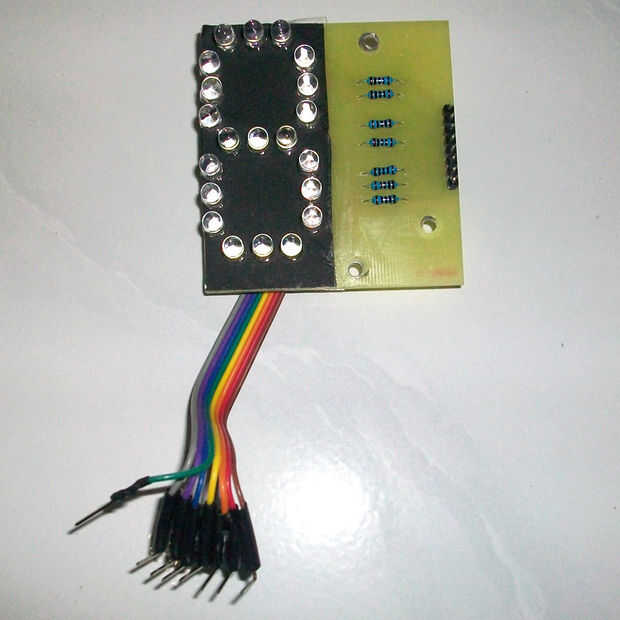

* Este lado se conectará a la cabecera macho PCB 7 segmento LED exhibición. Ver imagen 3 para conectar los cables en orden.
-Usando 8 blackhousing / hembra 1 x 1 cabecera

Paso 2

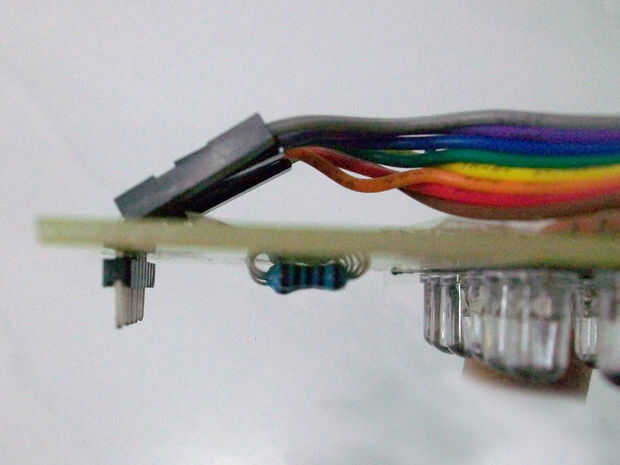

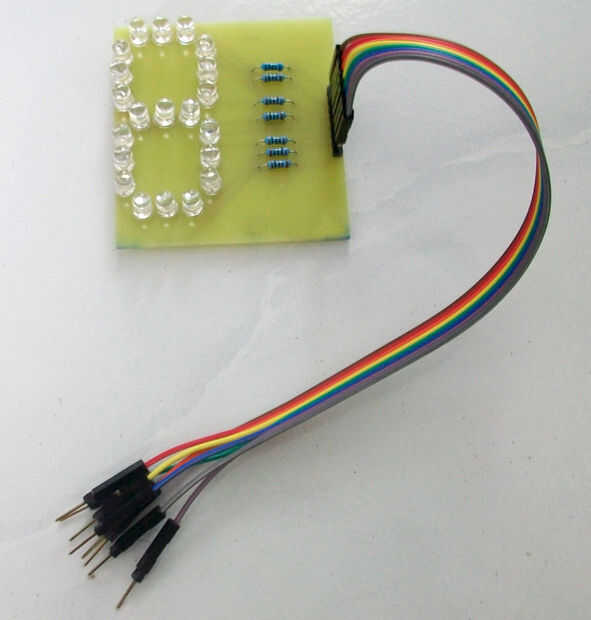

Conecte el cable con el encabezado masculino en LEDs PCB (ver imagen 3)

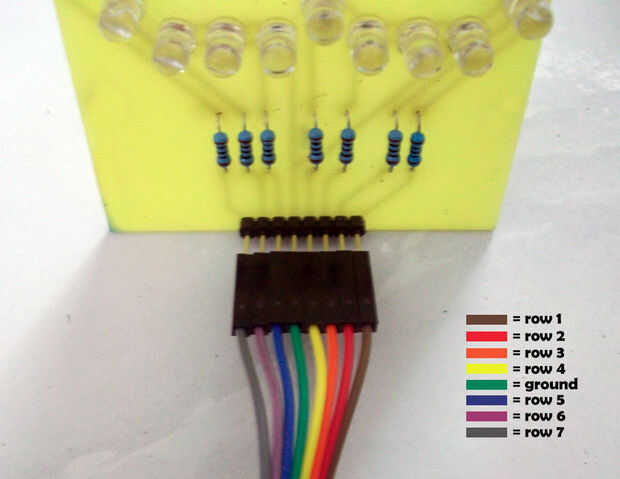

-fila 1 = marrón
-fila 2 = rojo
-fila 3 = naranja
-fila 4 = amarillo
-terreno = verde
-fila 5 = azul
-fila 6 = púrpura
-7 de la fila = gris

Paso 3
Puntas de prueba cada fila con positivo conduce la batería 5V fuente de alimentación y conectar el cable de tierra al negativo de la fuente de energía.
