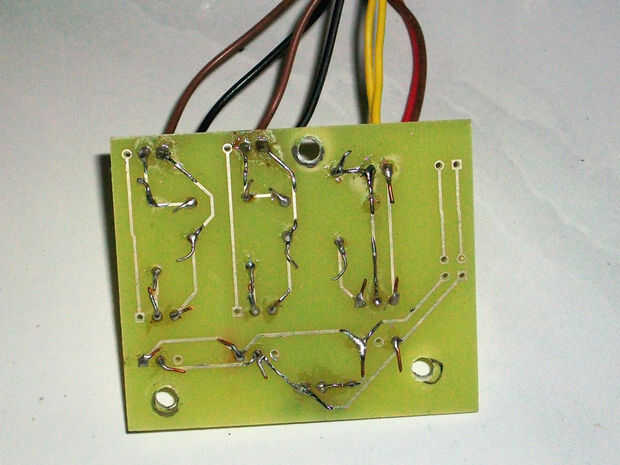

Paso 7: PCB impresa para circuito de Theremin
Paso 1

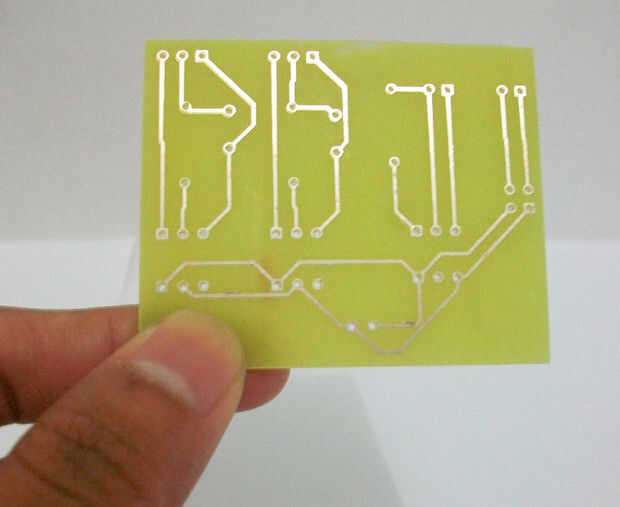

Organizar el componente, generalmente colocar todos los componentes antes de comenzar a soldar. (ver imagen 1)
Paso 2

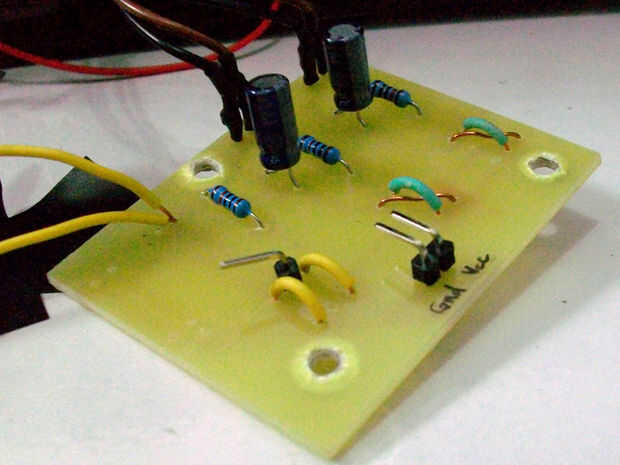

Conecte el cable negativo de electrolit condensador a tierra, y el positivo conectar con resistor de 10K (ver imagen 2)
Paso 3

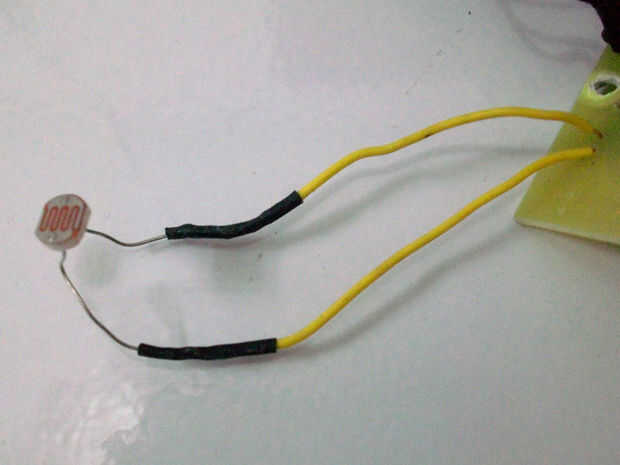

-Vamos a la extensión de la LDR con un cable de puente. (ver imagen 5)
-Pele el extremo del alambre, soldadura junto con cables de LDR y poner en alguna tubería del encogimiento, no te preocupes la polaridad porque éste es unpolar.
Paso 4

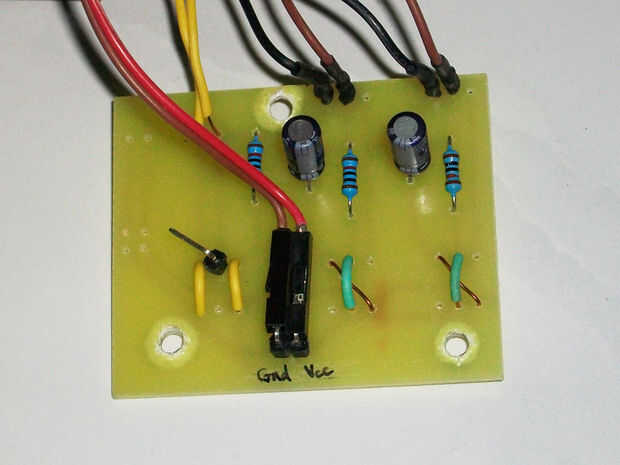

-Añadir 2 Masculino encabezado (curva) de positivo y negativo (ground) del circuito. (ver imagen 4)
-Agregar encabezado masculino 1 (curva) (esto es para conectar a analog Pin A0)

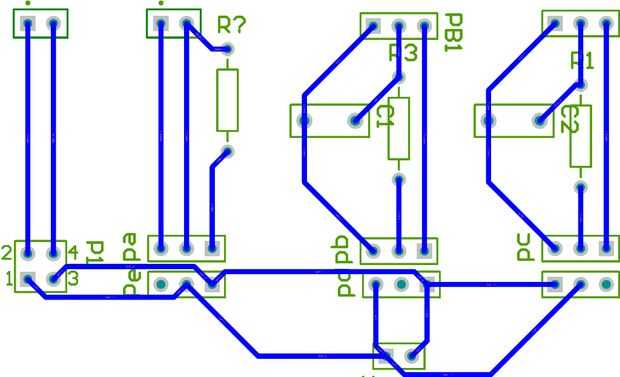

También se añade un diseño de PCB para la transferencia directa de toner. (ver imagen 6) El diseño es ligeramente diferente del prototipo mostrado en las imágenes de PCB impreso. Hay una ruta un poco diferente, porque me confunde con la tierra y positivo del circuito, por lo que yo debo rediseñar.
