Arduino tiempo y Temp de protectores de pantalla (1 / 6 paso)

Paso 1: Partes y materiales

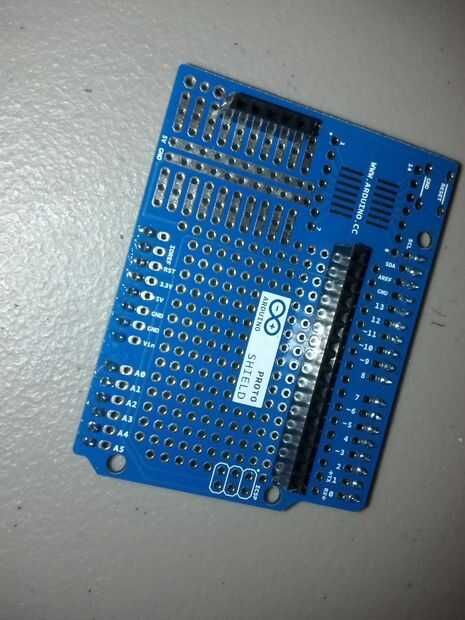

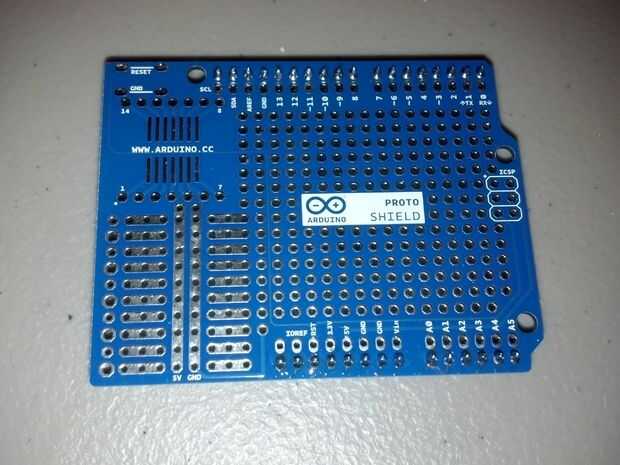

empecé con un protoboard oficial de Arduino como base. En otros proyectos, he tratado de utilizar las tablas perf que encuentras en Radio Shack y otros productos electrónicos de tiendas para hacer escudos, pero su casi imposible soldar en la parte posterior de los tableros. Por alguna razón, su muy caro conseguir protoboards que son por-agujero plateado a menos que sean aproximadamente una pulgada a través. Estos protoshields en blanco son la forma más fácil para hacer un escudo si necesita soldar en ambos lados. También tienen líneas de autobús de 5v y tierra construido justo en el que ya están vinculados a los pins de encabezado correcto. También hay un lugar para un interruptor táctil que se ata al pin de reset y hay un lugar para un chip de montaje superficial.

Arduino Protoshield o Mega Protoshield
Pantalla LCD
Módulo RTC
Cabeceras de ángulo recto
Cabeceras rectas
Cabeceras de mujer
Termistor
Epoxy cubierto termistor
10 k Ω resistencias
Altavoz o zumbador (cogí esta uno fuera de una PC vieja)
Alambre (yo uso solo trenzado cat5 cable que desenrolle y separar)
Sugru o pegamento caliente
