Paso 3: LCD y RTC

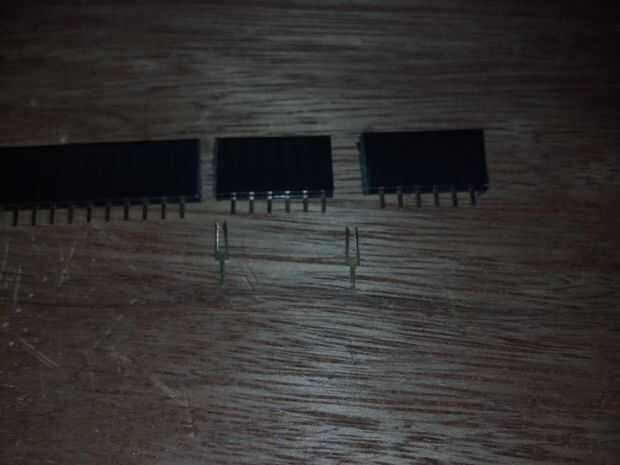

Compro estos pines hembra encabezado en tiras de 40 y cortarlas hacia abajo según sea necesario. Yo uso un cuchillo x-acto para anotar el plástico sobre el hueco de una de las ranuras de la cabecera. Voltee las cabeceras y puntuación del otro lado espera el conjunto firmemente con alicates mientras que la presión a lo largo de la partitura. Cae el tenedor poco metal que entonces el contacto interno y externo y limpiar el borde con el cuchillo x-acto.

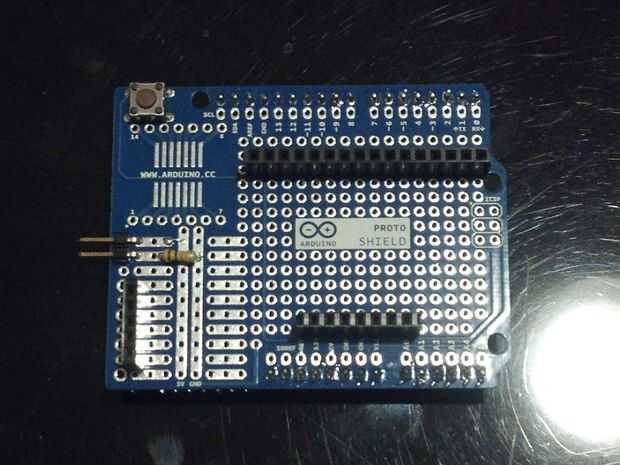

Hice un juego de pines hembra para el conector de 16 pines desde la pantalla LCD y el otro con 5 pernos por lo que puedo conectar el módulo RTC en él.

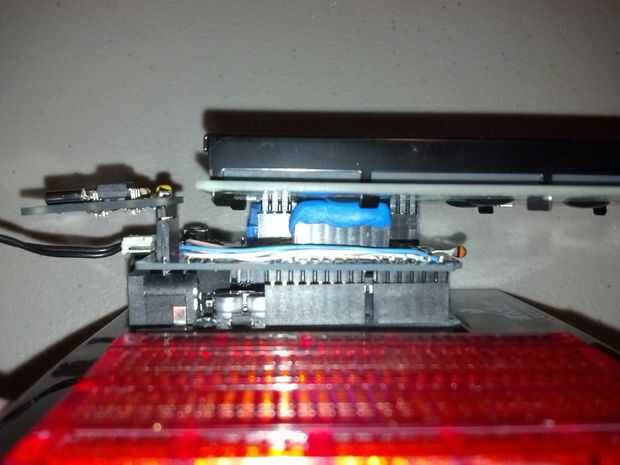

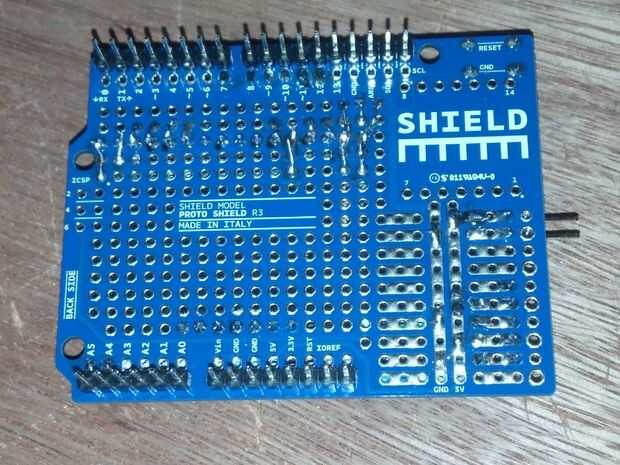

Hice otro juego de pines hembra con algunos pedazos de desecho que tenía puesta alrededor. Este sistema es solo para darle a la pantalla algo que apoyar y tomar tensión un poco fuera de la cabecera y las conexiones de perno. Soldar los pines hembra a la Junta, pegado algunos encabezados macho en ellos y me cortado el exceso del metal. Luego cubrí las tapas con algunos Sugru tenía puesta alrededor. El Sugru hace el tablero LCD subirlo un poco, por lo que es ahora un firme bastante monta y todo lo impide moverse.

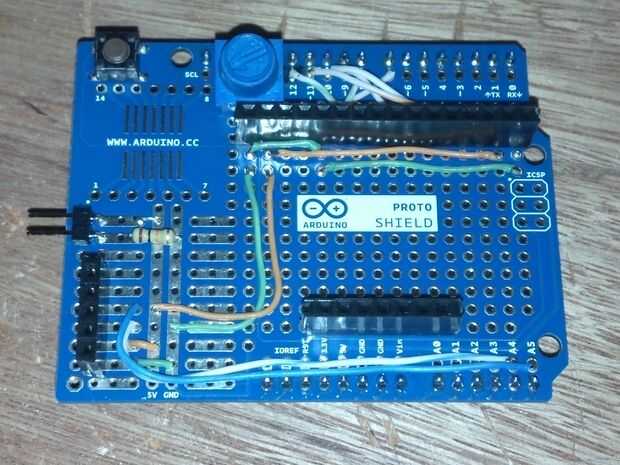

Para este LCD, tuve que conectar los pines 1, 5 y 16 a tierra y los pines 2 y 15 a 5v. Entonces conecté pines 4, 6, 11, 12, 13 y 14 en la pantalla a los pines de Arduino, 7, 8, 9, 10, 11 y 12 respectivamente. También tienes que conectar el bote ajuste a 5v, la tierra y el pin 3 en la pantalla LCD. Para más instrucciones aquí.
RTC
El RTC fue mucho más fácil de conectar. Había soldado la cabecera hembra de 5 pines las barras cortocircuitadoras junto a los autobuses de corriente y tierra. Los pines en el módulo RTC están etiquetados, por lo que conectado a GND a tierra, 5v a 5v y SDA y SCL de Arduino A4 y A5 respectivamente.
