Paso 4: Otras brocas

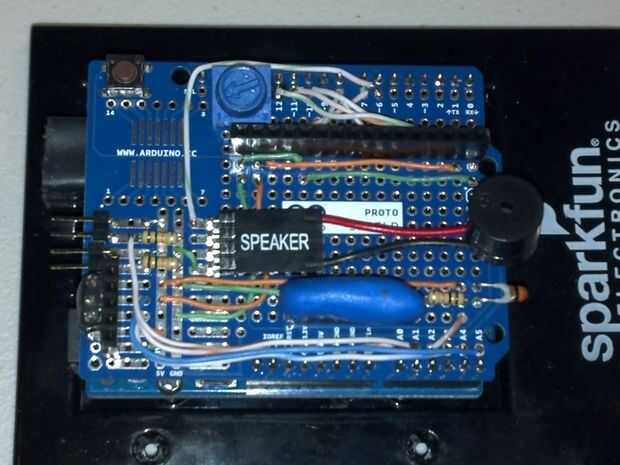

Después se arreglaron las piezas grandes, he añadido 2 cabezales de ángulo recto al borde de la Junta para conectar mi termistores de epoxi. Yo intencionalmente montado les cerca de las barras en el lado izquierdo del tablero por lo que fácilmente podría conectarlos a 5v y a masa con un pull-down resistor. Entonces corrí los cables a la analógica en pins por lo que pude leer las temperaturas. He añadido otro termistor en el otro lado de la Junta, pero no uno del epoxy había cubierto unos. Éste sólo soldadas a la placa y funcionó los cables de 5v y tierra con un pull-down resistor. Ahora tengo 1 interno y 2 sensores de temperatura por satélite que puedo conectar a piezas de la computadora o cadena de darles de comer por una ventana para obtener la temperatura al aire libre.
Altavoz

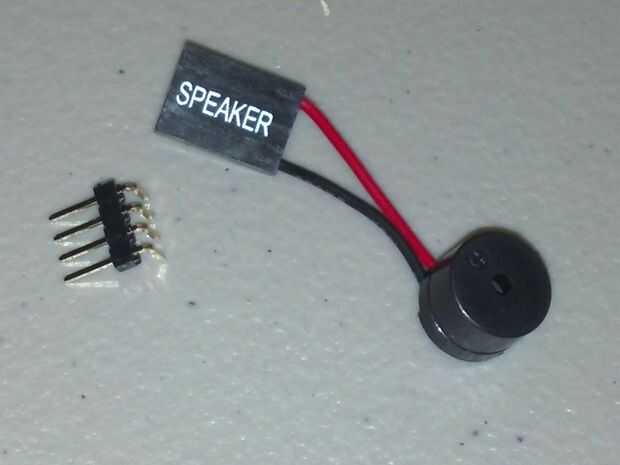

Todavía tenía algo de espacio extra en la pantalla LCD así que pensé, si esto va a ser utilizado como un reloj, ¿por qué no tener una alarma así? Tenía un viejo altavoz de PC que rescatado de un ordenador viejo, así que había añadido algunos encabezados de ángulo más recto y cable del altavoz a tierra y uno de los pines PWM. Al principio utilicé el pin PWM pasado, 13 para mantener los pernos usados juntos (7,8,9,10,11,12) pero no recomiendo. Cuando las botas de Arduino hasta que parpadee el LED conectado al pin 13 que hace un estallido sonido desde el altavoz.
