Paso 2: detección de

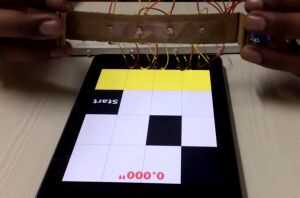

Utilizamos luz resistencias dependientes (LDRs) sentido si los azulejos son blanco o negro. Cuatro LDRs se colocan sobre la pantalla de cada uno una baldosa. Las LDRs se han conectado a la parte posterior de la cartulina como esta.

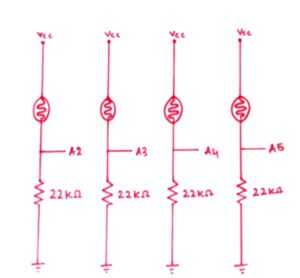

La resistencia de la LDR cambia con la intensidad de la luz. Mayor la intensidad de luz, menor la resistencia. LDR se coloca en un circuito divisor de voltaje para producir una tensión proporcional a su resistencia. Las LDRs se conectan a los pines de entrada analógicos de Arduino como se muestra.
Prácticamente, esto es cómo conectas el circuito. Usted puede verificar el código de test_ldr para ver si las LDRs, que funcionan bien. Cuando se ejecuta el código, usted conseguirá un alto valor de la LDR si es sensor de negro, más obtendrá un valor bajo.
