Arduino + Touchpad Laptop (1 / 3 paso)

Paso 1: Unir el touchpad

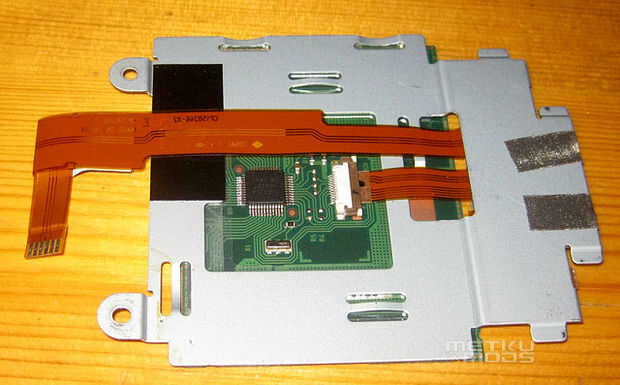

me paso a buscar este TouchPad desde dentro de un portátil Fujitsu Siemens muerto. Número de modelo para la almohadilla es Alpes JCI-S1S. Este tipo de módulos son fácil a fuente también de ebay etc..

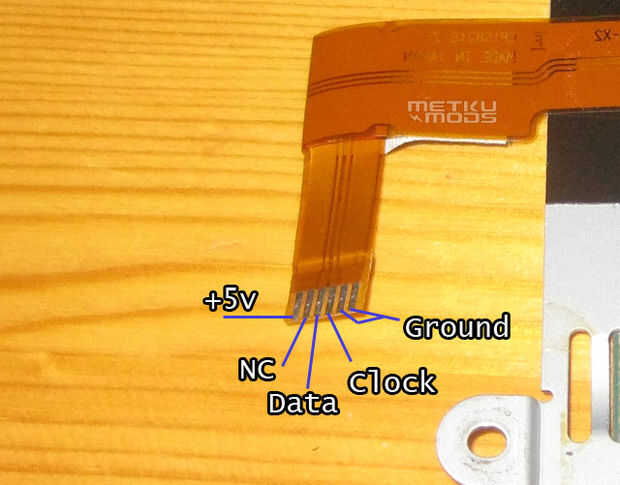

Tierra y fuente tensión pernos son generalmente fáciles de adivinar mirando el tablero de circuito, pero los datos y reloj de pernos fueron encontrados por método de pura prueba y error.

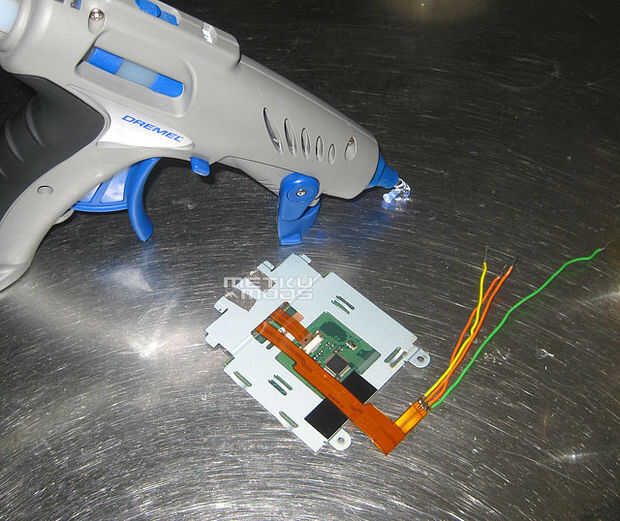

Como el cable flexible no es el mejor adaptado para usar con Arduino, soldado mejor cables a las clavijas. Pegamento caliente se utilizó para hacer la conexión más segura.
