Arduino TV-B-Gone (1 / 2 paso)

Paso 1: ¡ Lo!

Primero, conecte el pin de 5v de la placa arduino el segundo riel horizontal de la placa y el pin GND de arduino a la primera. Ahora, coloque su botón, LED, transistor y resistencia en la placa según el esquema. Conecte uno de pin del pulsador y el otro al pin digital 2 en la placa arduino.
Ahora para la parte del transmisor, se debe conectar la clavija de colector del transistor npn en el riel de 5v, la base para el pin digital 3 y el emisor a la patilla ánodo (+) del LED. Será el cátodo conectado a través de la tierra una resistencia de 1 k.
* Nota: Si estás en Europa, tan hay que conectar el pin digital 5 a través de la tierra un resistor del ohmio 1 k.

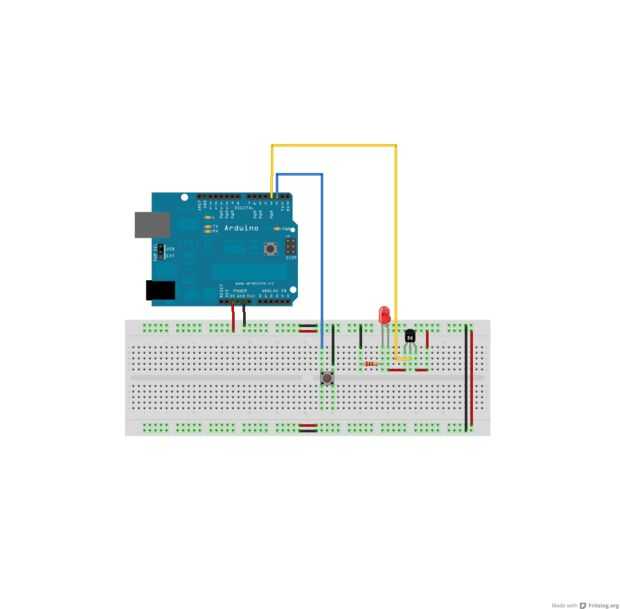

Tu placa debe ser ahora:
