Arduino ultrasónico Distanciómetro, con pantalla lcd de I²C! (4 / 6 paso)

Paso 4: montaje

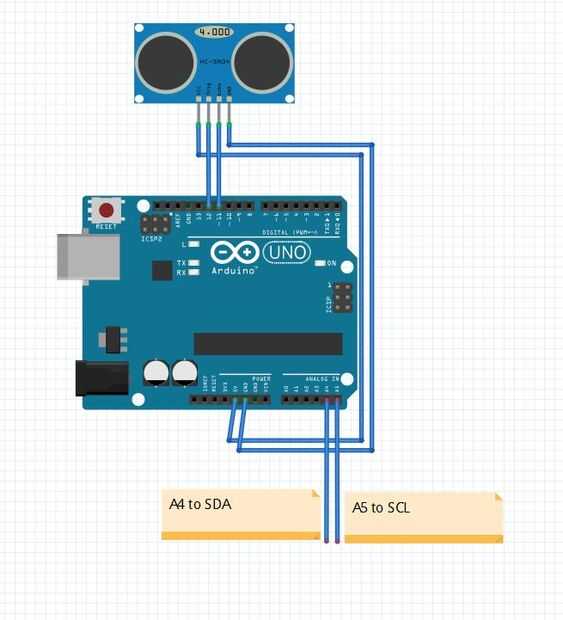

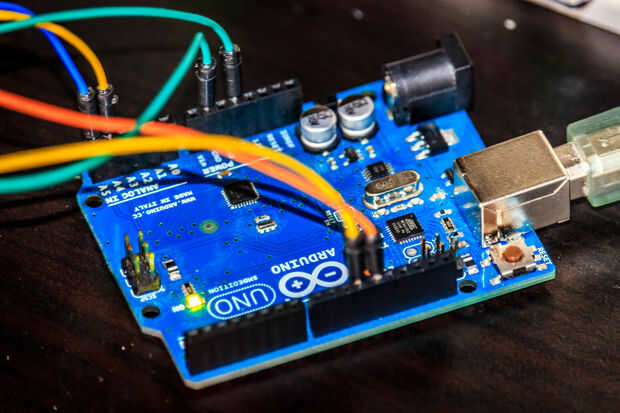

Permite el montaje, conecte los pines VCC de la pantalla y el Sensor a la + pin de 5V de Arduino, conecte los pines GND de la pantalla y el Sensor a GND de Arduino.

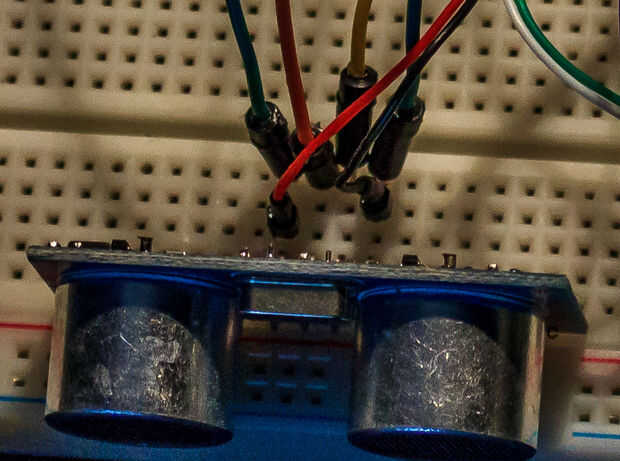

Enchufe ahora el TRIG pin del Sensor ultrasónico al pin 12 de tu Arduino
y el eco 11 pin a pin de tu Arduino.

Sensor:

-> VCC + 5V
GND -> 0V
TRIG -> pin 12
ECHO -> pin 11

Conecte el pin SDA de la pantalla al pin A4 de tu Arduino
y el pin SCL de la pantalla a A5 de la Arduino

Pantalla:

-> VCC + 5V
GND -> 0V
SDA -> A4
SCL -> A5
