¿Arduino: una manera más fácil de trabajar con siete exhibiciones de segmento (8 / 14 paso)

Paso 8: Conecte a la pantalla

El 4511 trabaja con común muestra de cátodo (tierra), pero son más displays de siete segmentos, así que la mayoría de las veces, usted no tiene que preocuparse.

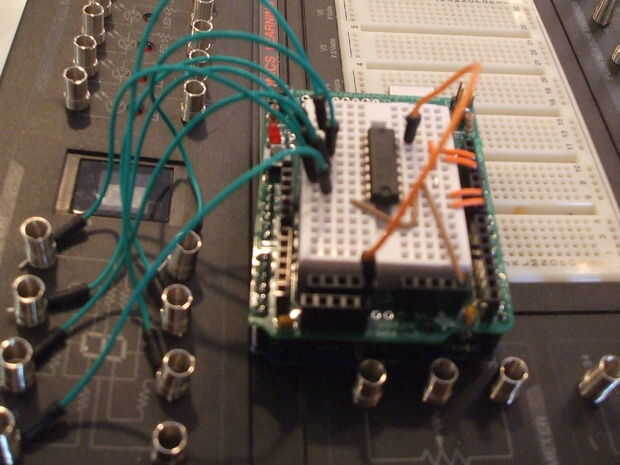

Conectarse A: pin 13 de 4511

B conectarse: pin 12 de 4511

C conectar a: pin 11 de 4511

D conectarse: pin 10 de 4511

E conectar en: perno 9 de 4511

F conectarse: pin 15 de 4511

G conectado a: pin 14 de 4511

Conector de tierra de la pantalla conectada a la tierra de Arduino con una resistencia de 470 a 1K para evitar
sobrecargar la pantalla.
