Arduino Universal Shield

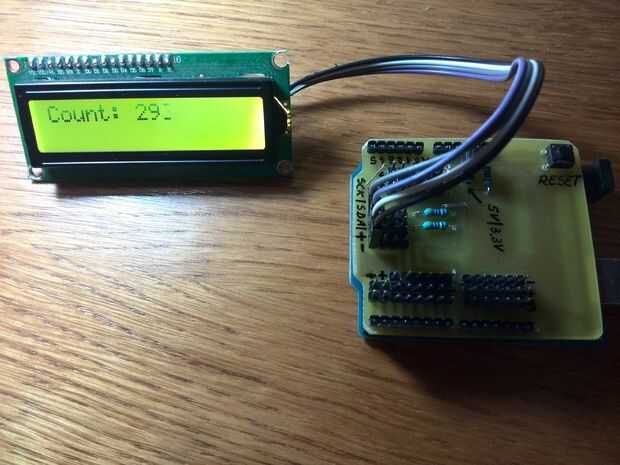

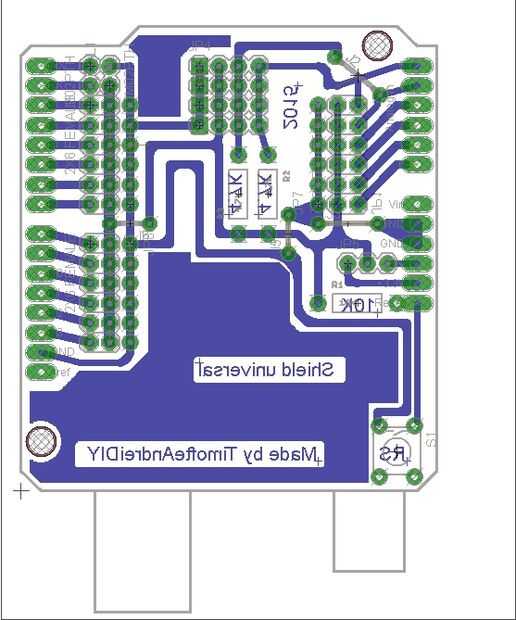

¡ Hola! Hoy voy a mostraros mi última cosa que he hecho en Eagle. No es algo difícil o muy impresionante, pero es útil y puede ayudar a que algunos cables de repuesto y puede evitar la protoboard para proyectos pequeños.

Como puedes ver no soy un profesional en el uso de CADSoft Eagle, pero si no eres feliz con mi diseño se puede modificar el esquema en cualquier momento que desee!

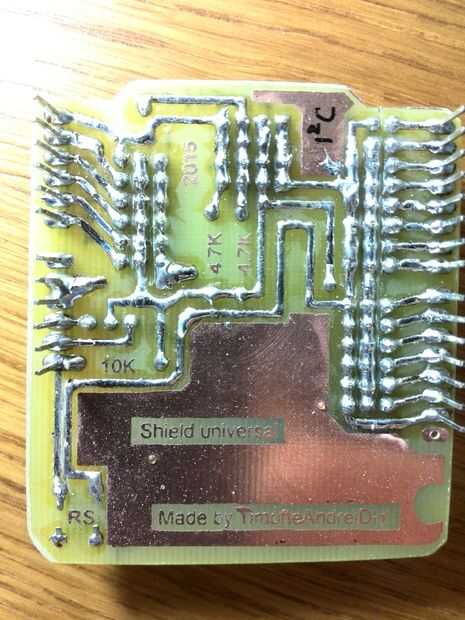

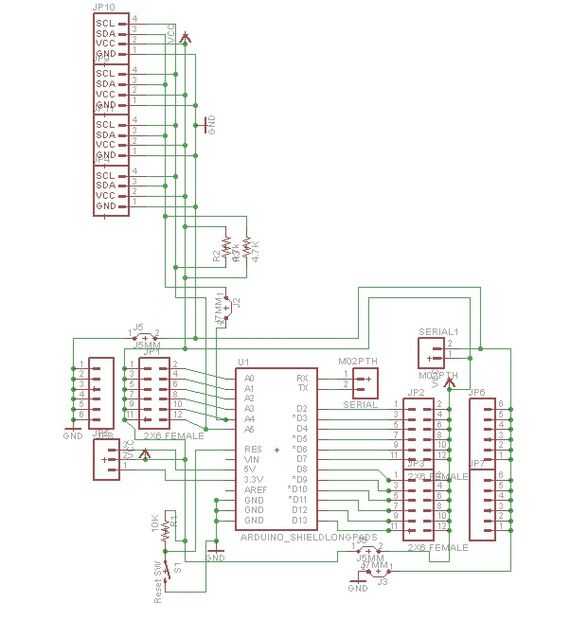

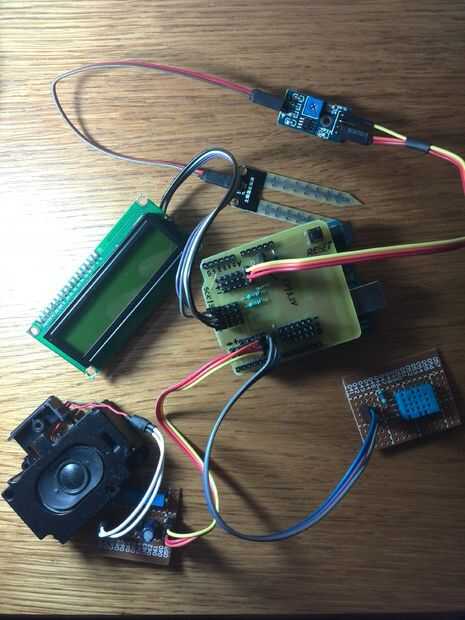

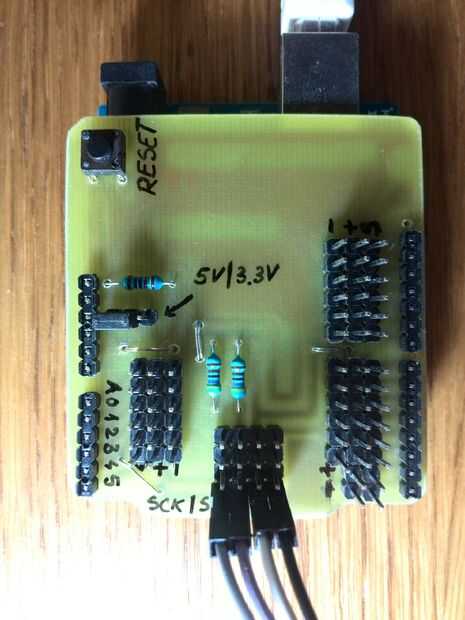

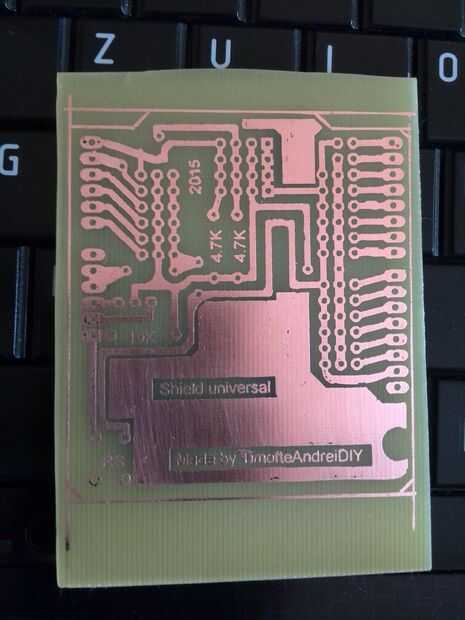

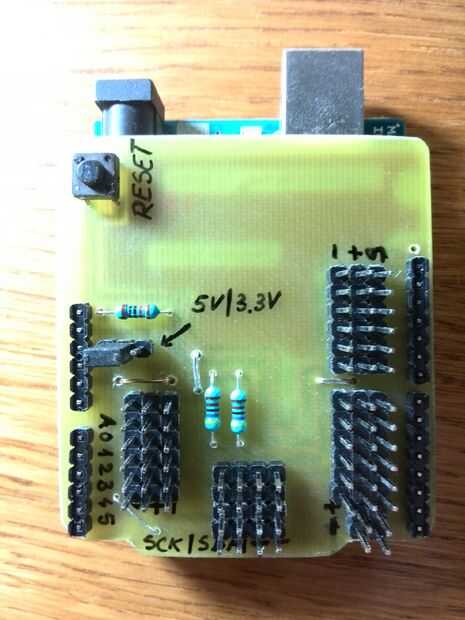

Si usted mira de cerca el esquema he añadido clavijas para 4 dispositivos i2c con las correspondientes resistencias de 4,7 K, un selector de voltaje de 3.3V o 5V y patillas D0 y D1 son compatibles con módulos bluetooth serial como HC-06 tengo puesta alrededor.

Para futuras mejoras quiero agregar un regulador de tensión separado o por lo menos un puerto para conectar una fuente de alimentación conmutada.

Usted puede encontrar los esquemas Derecho aquí!

Saludos y feliz año nuevo! :)
