- Arduino UNO (~ US$ 30)

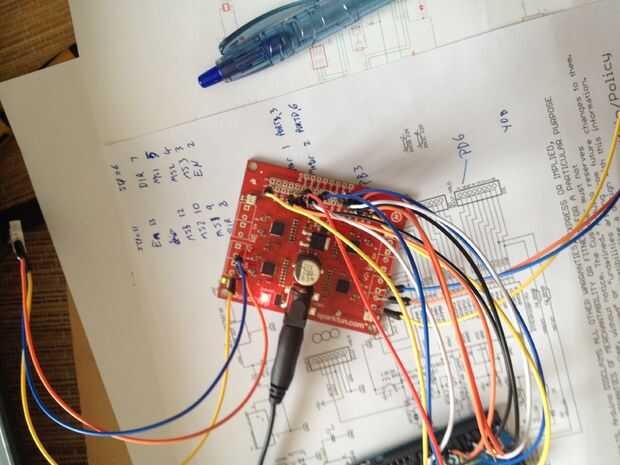

- Sparkfun Quadstepper (~ US$ 65)
-Simplificada una pareja de viejos exploradores ($5 cada uno)
He comprado estas en Nueva Zelanda de www.NiceGear.co.nz y llegaron a la mañana siguiente.
Si usted consigue el UNO con el kit que también tendrás un montón de cables y otros para conectar cosas.
Los escáneres que utilizan eran un HP y un escáner de Canon.
Las tapas y gran parte de los mecanismos internos se eliminaron dejando el motor paso a paso, engranajes, correa dentada, carril, caddy y base.
Los motores paso a paso tenían algo diferente cableado a pesar de tanto ser steppers de aparición.

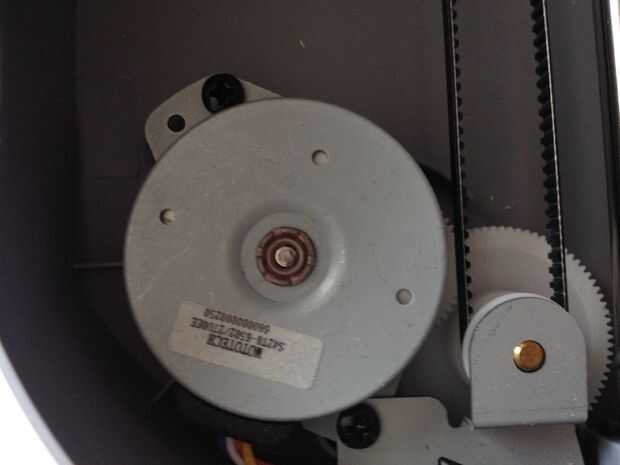

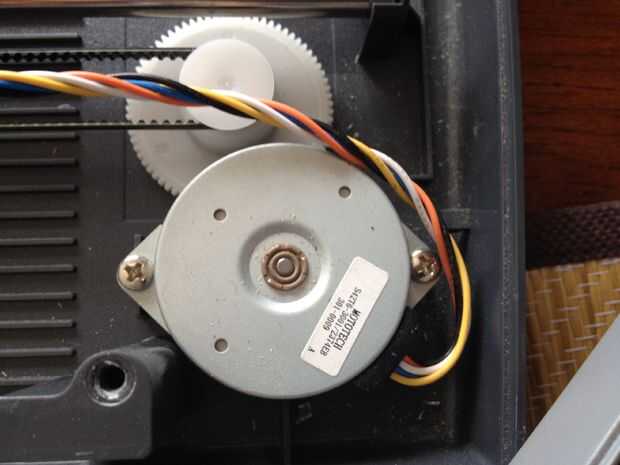

Monotech S42T6 HP-3001 y Canon Monotech ST42T6-6502.
Porque éstos son ambos unipolar motores y el Quadstepper es un controlador bipolar podemos pasar por alto el cable común en estos (cable blanco). Ambos trabajaron tener aproximadamente un micrón medio paso (0.05 mm) que es bastante preciso.
Dependiendo de la exacta paso a paso motor tienes te deba organizar su cableado diferente.
Busque consejos para identificar qué tipo de motor paso a paso que tienes y el cableado correspondiente a este cómo hacerlo .
