Arduino UNO basado en controlador de pantalla de LED de HUB75

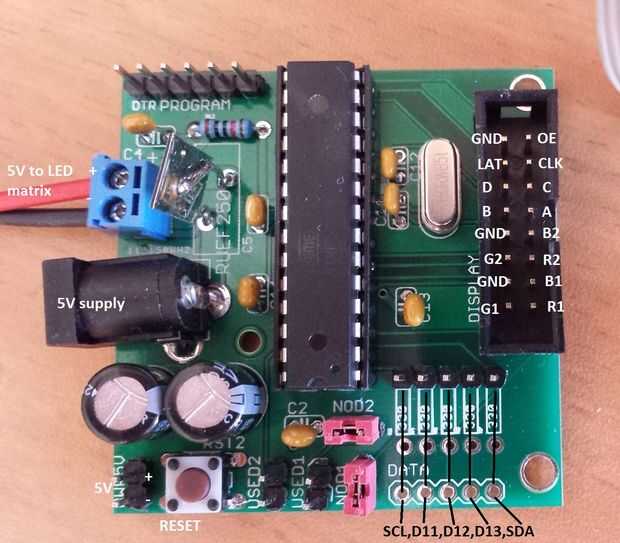

Se trata de los 5x5cm personalizado placa de Arduino UNO, que permite la sencilla conexión a pantallas de interfaz LED HUB75.
Si no está familiarizado con estas pantallas se puede comprar uno de Adafruit PANEL de matriz RGB LED 16 X 32, o de Aliexpress

Pantallas de interfaz LED HUB75 viene generalmente con cable plano de datos y cable de alimentación. Tan después de que había soldado esta PCB todo lo que necesitas hacer es conectar el cable de alimentación al terminal de tornillo. y enchufe el cable plano a PWB y el LED de la pantalla. Pinout compatible con la biblioteca de Adafruit "Matriz RGB Panel", pero yo quería entender cómo funciona la interfaz HUB75. Así que escribí mi propia biblioteca. Cinco pernos libres pueden utilizarse para conectar sensores u otros dispositivos. Ver ejemplos a continuación. Archivos Gerber Seeedstudio fusión PCB servicio conectado. Te costará 10$ para producir 10 de este PCB.

Águila también archivos de diseño esquemático y junta Unidos por lo que también se puede utilizar cualquier otro servicio de PCB.

Vea el paso

Etiquetas: Arduino uno, Matriz de LED, HUB75, Panel de matriz de LED de 16 x 32
